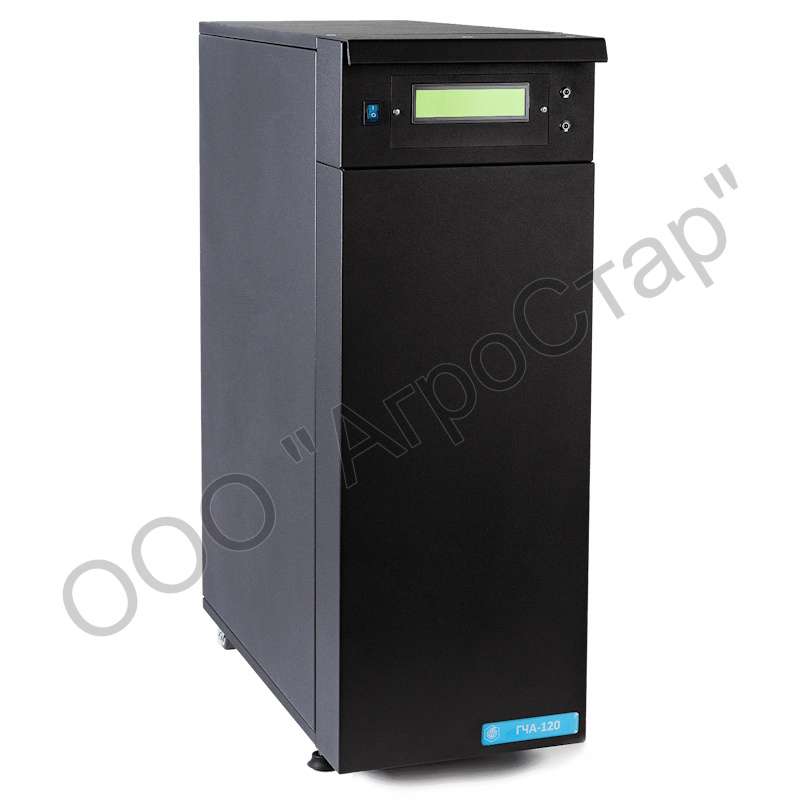

Генератор чистого азота ГЧА-120
Генератор чистого азота ГЧА-120
предназначен для получения в лабораторных условиях азота высшей чистоты, используемого для питания аналитических приборов (хроматографов, включая оснащённые детектором электронного захвата, экспресс-анализаторов содержания водорода в металлах, измерителей концентрации органического углерода, испарителей пробы и т.п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором азот может использоваться в качестве газа-носителя. Получаемый азот может использоваться для создания инертной атмосферы, заполнения низконапорных резервуаров и других применений, в которых требуется большой, по лабораторным меркам, расход азота.
Питание генератора осуществляется сжатым воздухом при давлении 6 ати от компрессора или воздушной магистрали. Класс загрязнённости сжатого воздуха по ГОСТ 17433-80 должен быть не выше 8-го.
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76.
Технические характеристики
| Параметр | Значение |
|---|---|
| Марка получаемого азота по ГОСТ 9293-74 | особой чистоты, I сорт |
| Объёмная доля азота, % об., не менее, включая примеси инертных газов — Ar, Ne, He | 99,999 |
| Объёмная доля в вырабатываемом азоте, не более, % об. (ppm): — кислорода — водяных паров — водорода — суммы углеродсодержащих соединений в пересчёте на метан |
0,0005 (5) 0,0007 (7) 0,0002 (2) 0,0003 (3) |
| Максимальная производительность по азоту, не менее, л/час (л/мин) | 120 (2) |
| Номинальное выходное давление азота (при открытом дросселе), ати | 4 |
| Время установления рабочего режима при односменной работе, не более, мин | 45 |
| Давление воздуха, ати: — номинальное входное; — максимально допустимое входное; — минимальное входное, не менее; |
6 8 5,5 |
| Потребление сжатого воздуха, при номинальном входном давлении, не более, л/час (л/мин) | 3600 (60) |
| Питание, В/Гц | 220/50 |
| Потребляемая мощность, не более, Вт | 100 |
| Габариты (Ш×Г×В), не более, мм | 230×580×680 |
| Масса, не более, кг | 32 |
| Средний полный срок службы, лет, не менее | 6 |
| Количество мест, шт. | 1 |
| Максимальная длина места, мм | 230 |
| Максимальная ширина места, мм | 580 |
| Максимальная высота места, мм | 680 |
| Максимальный вес места, кг | 33 |
| Общий вес, кг | 33 |
| Общий объём, м3 | 0,090712 |
