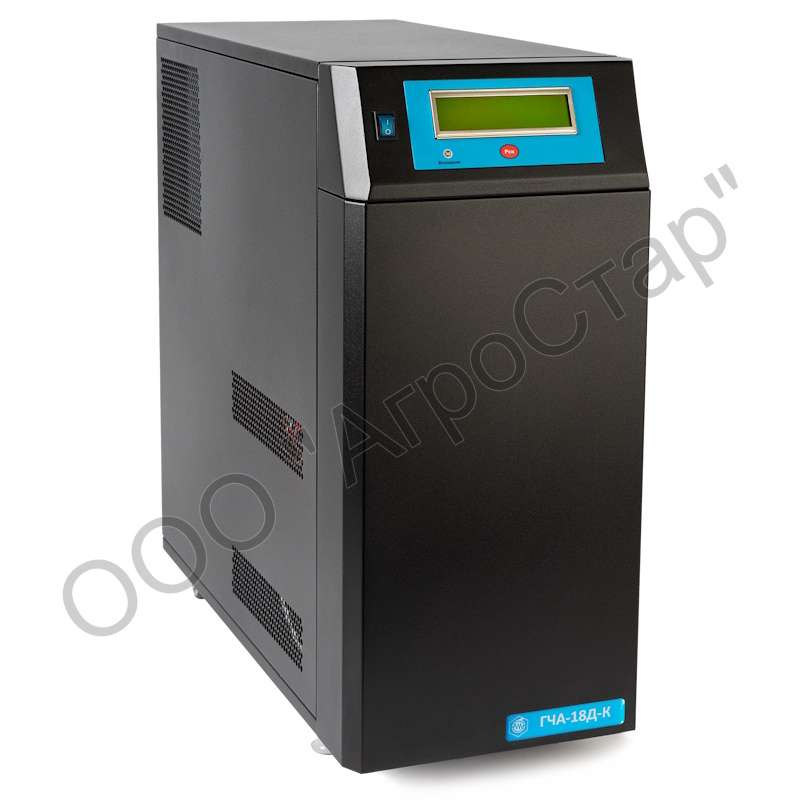

Генератор чистого азота ГЧА-18Д-К
Генератор чистого азота ГЧА-18Д-К
Использование генератора позволяет получить в лаборатории азот с высокими показателями чистоты, который нужен для питания хроматографического оборудования в процессе проведения различных исследований. Азот глубокой очистки, который вырабатывается генератором, отличается высоким давлением на выходе и низким содержанием влаги, что позволяет применять его, как газ-носитель, даже при использовании детектора электронного захвата (ЭЗД).
Источником сжатого воздуха служат встроенный в прибор безмасляный компрессор с ресивером. Сжатый воздух подаётся в генератор через коалесцентный фильтр, в котором происходит предварительная очистка от пыли и конденсации паров масла и воды. Производство азота в генераторе осуществляется разделением воздуха методом короткоцикловой безнагревной адсорбции на углеродных молекулярных ситах по двухплечевой схеме, с двумя попеременно работающими адсорберами. Попутно газ очищается от паров воды, углекислоты, масел, водорода и углеводородов, кроме метана. Очистки от гелия, неона, аргона не происходит, а очистка от метана — только незначительная. Давление на выходе генератора стабилизируется встроенным механическим регулятором давления. Значения расхода азота в линии потребителя и концентрации кислорода определяются встроенными датчиками и выводятся на дисплее.
Возникновение аварийных ситуаций контролируется датчиками, соответственно расхода, давления, кислорода. Подача азота в линию потребителя в этих случаях прекращается, одновременно загорается индикатор, раздается звуковой сигнал, на дисплее появляется текстовая информация о характере неисправности.
Основными операциями технического обслуживания являются: проверка герметичности выходных газовых коммуникаций, регенерация катализатора, очистка сетчатого фильтра от грязи и пыли; замена воздушного фильтра тонкой очистки. Проверка герметичности выходных газовых коммуникаций проводится путём обмыливания. Регенерация катализатора проводится при ухудшении очистки получаемого азота от метана и заключается в кратковременном (до 30 минут) выключении прибора.
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76.
Технические характеристики
| Параметр | Значение |
|---|---|
| Марка получаемого азота по ГОСТ 9293-74 | особой чистоты, I сорт |
| Объёмная доля азота, % об., не менее, включая примеси инертных газов — Ar, Ne, He | 99,999 |
| Объёмная доля, не более, % об. (ppm): — кислорода; — водяных паров; — водорода; — суммы углеродсодержащих соединений в пересчёте на метан (при концентрации метана в питающем воздухе не более 5 ppm) |
0,0005 (5) 0,0007 (7) 0,0002 (2) 0,00001 (0,1) |
| Максимальная производительность по азоту, не менее, л/час (мл/мин) | 18 (300) |
| Номинальное выходное давление азота, ати | 4 |
| Время установления рабочего режима при односменной работе, не более, мин | 45 |
| Уровень шума, создаваемый компрессором, не более, дБ, | 45 |
| Питание, В/Гц | 220/50 |
| Потребляемая мощность, не более, Вт | 300 |
| Габариты (Ш×Г×В), не более, мм | 230×470×510 |
| Масса, не более, кг | 25 |
| Средний полный срок службы, не менее, лет | 6 |
| Количество мест, шт. | 1 |
| Максимальная длина места, мм | 700 |
| Максимальная ширина места, мм | 275 |
| Максимальная высота места, мм | 610 |
| Максимальный вес места, кг | 24,8 |
| Общий вес, кг | 24,8 |
| Общий объём, м3 | 0,117425 |
