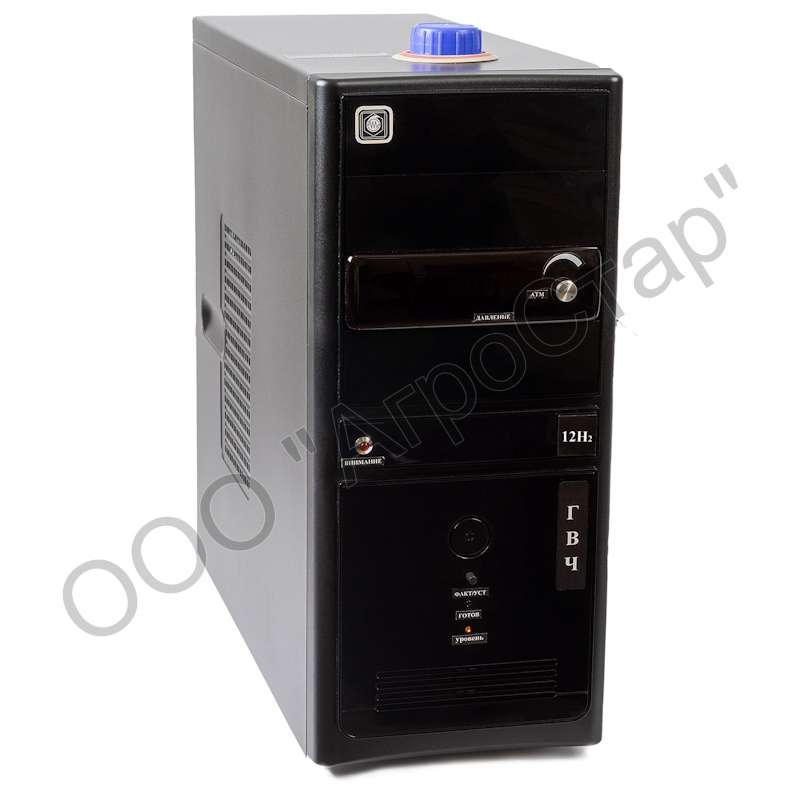

Генератор чистого водорода ГВЧ-12

Генератор чистого водорода ГВЧ-12

предназначен для получения сверхчистого водорода марки А, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т.д.). Благодаря высокому развиваемому давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя в хроматографических исследованиях. Использование реактора позволяет в десятки раз, по сравнению с ГВЧ-6, понизить содержание кислорода в вырабатываемом водороде.

Водород в генераторе получается электролизом деионизированной воды в электролизёре, выполненном на твёрдом электролите — ионообменной полимерной мембране.

Вода поступает в электролизёр (по трубкам из кислородостойкого материала) из питающего бака, в котором находятся датчики контроля уровня воды.

В электролизёре вода разлагается на кислород и водород, которые выходят из него раздельно. Кислород сбрасывается в атмосферу через питающий бак, водород поступает в сепаратор, где происходит первичное его отделение от воды. Возврат воды из сепаратора в питающий бак осуществляется через электромагнитный клапан при достижении воды в сепараторе определённого уровня. Данная схема построения прибора позволяет обеспечить непрерывную работу генератора с дозаправкой «на ходу».

Затем водород проходит через реактор, в котором из него удаляется примесь кислорода. Окончательная очистка и осушка водорода происходит в фильтрах тонкой очистки.

На выходе генератора установлен электронный датчик давления для регулирования и индикации на цифровом табло давления водорода в линии потребителя.

Для предотвращения аварийной ситуации при возникновении «пробок» во внутренних коммуникациях прибора к сепаратору подключён датчик предельного давления, срабатывание которого происходит при давлении около 6,5 ати. Одновременно прекращается электролиз и появляются сигналы об аварийной ситуации.

Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76.
