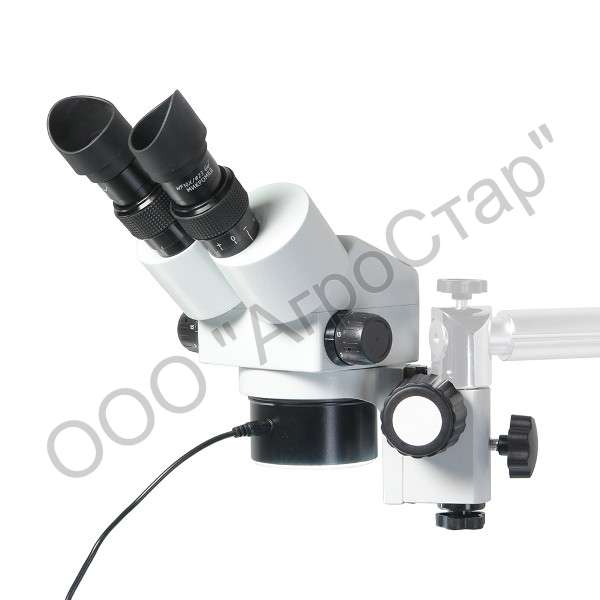

Оптическая головка МС-4-ZOOM (с фокусировочным механизмом для штатива TD-1)

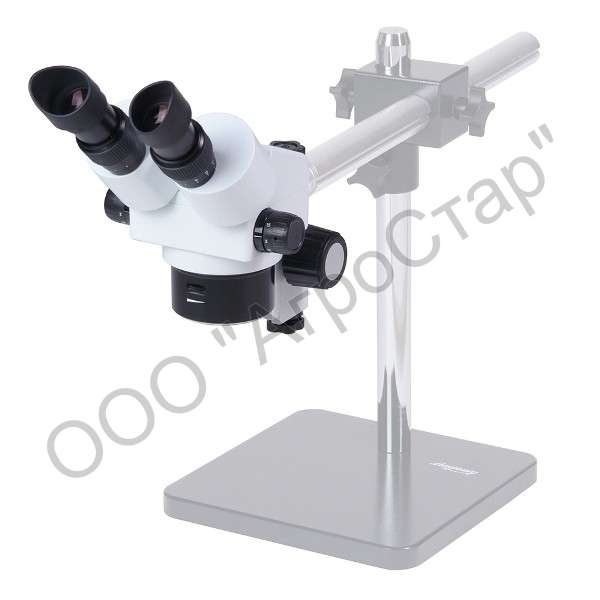

Оптическая головка МС-4-ZOOM с фокусировочным механизмом на штативе TD-1 (штатив заказывается отдельно)
Микроскоп в сборе — оптическая головка МС-4-ZOOM предназначен для выполнения радиомонтажных, реставрационных и других работ, требующих большого рабочего расстояния и большого диапазона увеличения.
Наблюдение может производиться как при искусственном, так и при естественном освещении в отраженном свете.
Универсальный штатив TD-1 обеспечивает возможность перемещения оптической головки в горизонтальном направлении до 320 мм и в вертикальном направлении до 300 мм. Таким образом микроскоп позволяет исследовать объекты большого размера. В комплектацию не входит, заказывается отдельно.
При изменении увеличения объектива или увеличения окуляров рабочее расстояние не изменяется и составляет 113 мм. Но оно может быть увеличено до 177 мм или уменьшено до 35 мм с помощью дополнительных насадок на объектив, изменяющих и общее увеличение микроскопа. Обладая богатым набором аксессуаров, микроскоп отличается многосторонностью. Общий диапазон системы смены увеличения от 1,875 до 250 крат, в базовой комплектации – от 7,5 до 50 крат.
Конструкция визуальной насадки микроскопа позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в тубус микроскопа вместо окуляра при помощи переходника 23,2 мм — 30 мм. Переходник идет в комплекте с видеоокуляром.
- Панкратический объектив позволяет в процессе наблюдения плавно изменять увеличение в 6,7 раз без потери качества и с сохранением рабочего расстояния — 113 мм, а с насадкой 0,5х — 177 мм.
- Высокий штатив микроскопа позволяет работать с большими объектами и насадкой 0,5х, увеличивающей рабочее расстояние.
- Диоптрийная настройка но обоих окулярных тубусах и эргономичные наглазники обеспечивают повышенный комфорт наблюдателя.
- Полное просветляющее покрытие всех оптических поверхностей делает изображение ясным и контрастным по всему полю зрения.
- Точная цветопередача.
- Точный и плавный механизм фокусировки.
- Конструкция предусматривает защиту от пыли и влаги внутренних частей микроскопа.
- Антигрибковое покрытие оптических деталей.
- Наглазники повышенного комфорта
Технические характеристики
Увеличение микроскопа, крат — 7,5-50 (1,875-250* — опция)
Визуальная насадка — бинокулярная, поворотная на 360 градусов, диоптрийная настройка +-5 диоптрий — на обоих тубусах, посадочный диаметр окуляров 30 мм
Угол наклона визуальной насадки, град — 45
Регулируемое межзрачковое расстояние, в пределах, мм — 55-75
Окуляры — 10/23; (5/20*; 15/16*; 20/14*; 25/10*; 10/23 со шкалой* — опция)
Объектив панкратический, крат — 0,75 — 5
Рабочее расстояние, мм — 113 (177*, 50*, 35* — опция)
Поле зрения, мм — 33 — 5 (65 — 1,2* — опция)
Предметный столик, мм — нет
Источник светакольцевой осветитель 6800 Lux
Источник питания — сеть переменного тока, В/Гц220+-22/50
Габаритные размеры, мм — 750х500х260
Масса, не более, кг — 20
* —не входит в комплект, поставляется по доп.заказу
Технические данные микроскопа (увеличение, поле зрения, рабочее расстояние) при комплектации различными окулярами и насадками на объектив
| объектив
окуляр |
стандартный объектив | насадки на объектив | |||
| 0,5х | 1,5х | 2,0х | |||
| увеличение объективной части | 0,75х – 5х | 0,375х – 2,5х | 1,125х – 7,5х | 1,5х – 10х | |
| 5х | общее увеличение, крат | 3,75 – 25 | 1,875 – 12,5 | 5,625 – 37,5 | 7,5 – 50 |
| поле зрения, мм | 33 – 5 | 61,3 – 9,2 | 22 – 3,3 | 16 – 2,5 | |
| 10х | общее увеличение, крат | 7,5 – 50 | 3,75 – 25 | 11,25 – 75 | 15 – 100 |
| поле зрения, мм | 33 – 5 | 65 – 10 | 22 – 3,3 | 16 – 2,5 | |
| 15х | общее увеличение | 11,25 – 75 | 5,625 – 37,5 | 16,875 – 112,5 | 22,5 – 150 |
| поле зрения, мм | 24 – 4,2 | 48 – 8,5 | 16 – 2,8 | 12 – 2 | |
| 20х | общее увеличение, крат | 15 – 100 | 7,5 – 50 | 22,5 – 150 | 30 – 200 |
| поле зрения, мм | 20 – 3,5 | 40 – 7 | 13,3 – 2,3 | 10 – 1,8 | |
| 25х | общее увеличение, крат | 18,75 – 125 | 9,375 – 62,5 | 28,125 – 187,5 | 37,5 – 250 |
| поле зрения, мм | 15,8 – 2,4 | 31,5 – 4,8 | 10,5 – 1,6 | 7,9 – 1,2 | |
| рабочее расстояние, мм | 113 | 177 | 50 | 35 | |
Комплектность
Составные части
Крепление для универсального штатива TD-1 — 1 шт.
Оптическая головка бинокулярная — 1 шт.
Механизм фокусировки — 1 шт.
Сменные части
Окуляр 10х — 2 шт.
Окуляр 10х со шкалой — 1 шт. — поставляется по доп. заказу
Окуляр 15х — 2 шт. — поставляется по доп. заказу
Окуляр 20х — 2 шт. — поставляется по доп. заказу
Окуяляр 25х — 2 шт. — поставляется по доп. заказу
Насадка 1,5х — 1 шт. — поставялется по доп. заказу
Насадка 2х — 1 шт. — поставляется по доп. заказу

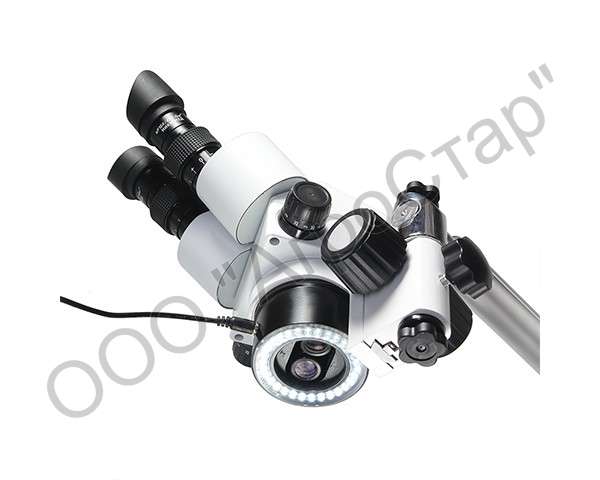

Осветитель отраженного света кольцевой светодиодный с регулировкой яркости — 6800 Lux — 1 шт. — встроен в оптическую головку
Волоконный осветитель одинарный — 1 шт. — поставляется по доп. заказу
Волоконный осветитель двойной — 1 шт. — поставляется по доп. заказу
Волоконный осветитель кольцевой — 1 шт. — поставляется по доп. заказу
Принадлежности и запасные части
Наглазники резиновые — 2 шт.
Блок питания — 1 шт.
Чехол — 1 шт.
Документы
Руководство по эксплуатации — 1 шт.
Транспортные характеристики
| Количество мест, шт. | 1 |
| Максимальная длина места, мм | 340 |
| Максимальная ширина места, мм | 320 |
| Максимальная высота места, мм | 470 |
| Максимальный вес места, кг | 4 |
| Общий вес, кг | 4 |
| Общий объём, м3 | 0,051136 |
