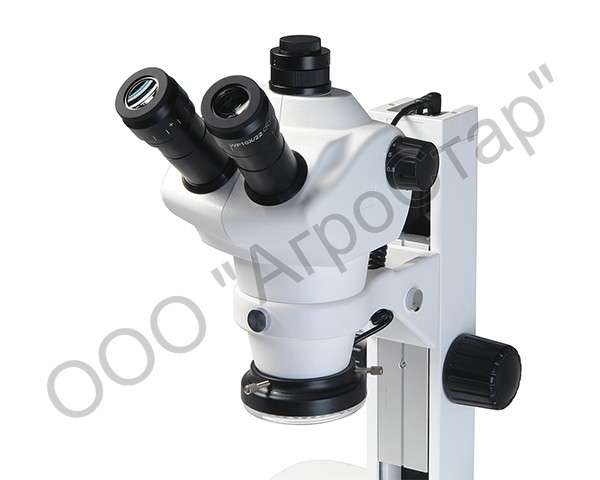

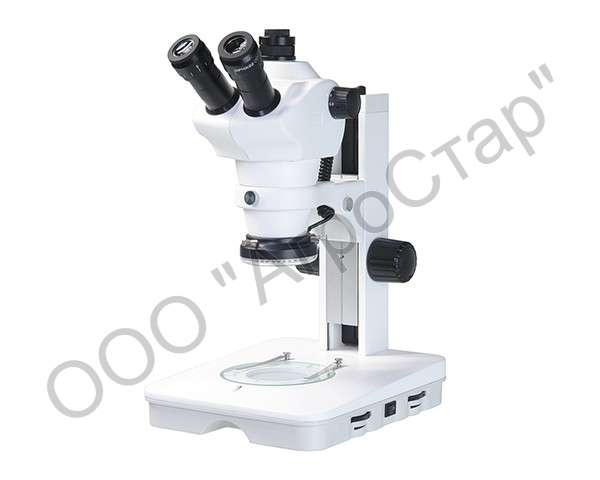

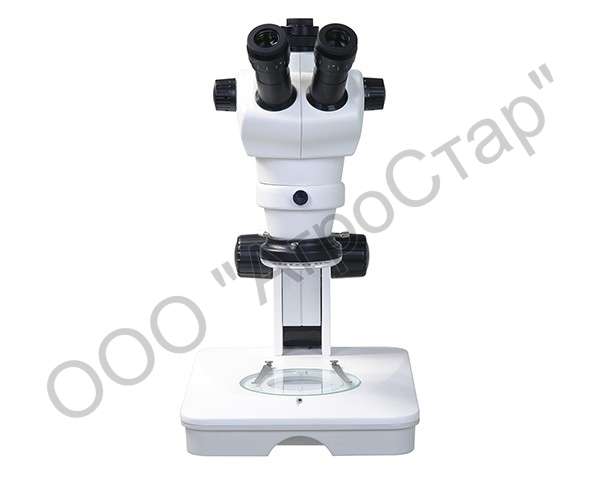

Микроскоп Микромед МС-5-ZOOM LED (тринокулярный, стереоскопический)

Стереоскопический микроскоп Микромед МС-5-ZOOM LED предназначен для исследования объемных объектов в косом отраженном свете, в прямом бестеневом отраженном свете, а так же для исследования прозрачных и полупрозрачных объектов в проходящем равномерно распределенном свете.

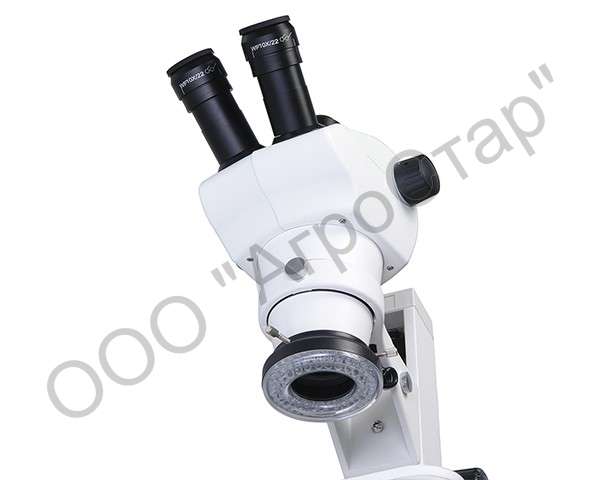

Конструкция штатива предусматривает возможность установки кольцевого осветителя отраженного света, дающего бестеневое освещение, и осветителя косого отраженного света. По выбору пользователя может использоваться или один, или другой осветитель, или оба одновременно. Кольцевой осветитель подключается в электрическую сеть через адаптер. Осветитель косого освещения подключается в гнездо питания в штативе. Осветитель проходящего света — 36 светодиодов — обеспечивает равномерное освещение всей поверхности исследуемого объекта. Осветитель отраженного света и осветитель проходящего света имеют независимые регулировки яркости.

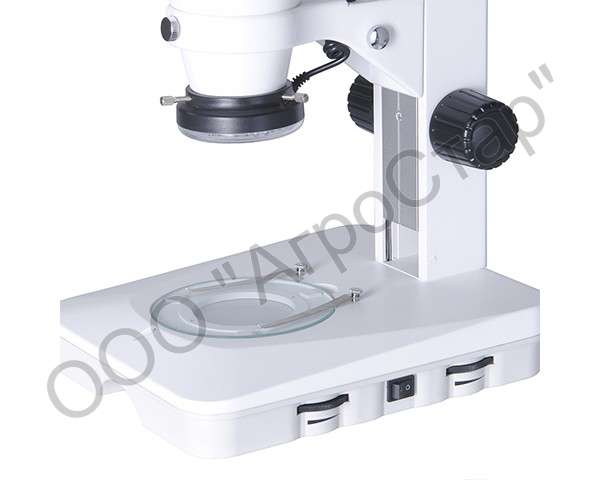

Конструкция основания обеспечивает защиту электрической части от случайного протекания жидкости при работе с объектами, находящимися в специальной посуде в жидкой среде.
Главная отличительная особенность микроскопа Микромед МС-5-ZOOM LED от стереоскопических микроскопов Микромед МС-2-ZOOM — наличие самостоятельного канала визуализации, несвязанного с окулярным тубусом визуальной насадки. Это позволяет одновременно наблюдать изображение и в обоих окулярах, и на экране монитора. Канал визуализации имеет подвижку для соблюдения парфокальности изображения на экране и на окулярах. Узел крепления — c-mount.

Характеристики

Увеличение микроскопа, крат8-50 (4-200* — опция)

Визуальная насадкатринокулярная, поворотная на 360 градусов, посадочный диаметр окуляров 30 мм

Угол наклона визуальной насадки, град45

Регулируемое межзрачковое расстояние, в пределах, мм52 — 75

Окуляры10/22 c диоптрийной настройкой +-5 диоптрий; (10/22 со шкалой*; 15/16*; 20/12* — опция)

Объектив панкратический, крат0,8х -5х

Рабочее расстояние, мм115 (220*, 136*, 45* — опция)

Поле зрения, мм27,5 — 4,4 (55 — 1,3* — опция)

Предметный столик, ммпрозрачное стекло — диаметр 125 мм; черно-белая плата диаметр 125 мм

Источник проходящего света36 светодиодов, 11В , 3 Вт, 6500 +_ 500K

Источник отраженного светакольцевой светодиодный осветитель 56 светодиодов, 11 В, 8 Вт, 7000-10000K и осветитель косого освещения 24 светодиода, 11 В, 2 Вт, 6500 +_ 500K

Источник питания — сеть переменного тока, В/Гц220+-22/50

Габаритные размеры, ммбез упаковки 300 х 250 х 450; в упаковке 360 х 350 х 410

Масса, не более, кгбез упаковки 6,5; в упаковке 7,5

* —не входит в комплект, поставляется по доп. заказу

Технические данные микроскопа (увеличение, поле зрения, рабочее расстояние) при комплектации различными окулярами и насадками на объектив

объектив окуляр		стандартный объектив	насадки на объектив
			0,5х	0,7х	2,0х
	увеличение объективной части	0,8х – 5х	0,4х – 2,5х	0,56х – 3,5х	1,6х – 10х
10х	общее увеличение, крат	8 – 50	4 – 25	5,6 – 35	16 – 100
	поле зрения, мм	27,5 – 4,4	55 – 8,8	39,28 — 6,28	13,8 – 2,2
15х	общее увеличение	12 – 75	6 – 37,5	8,4 – 52,5	24 – 150
	поле зрения, мм	20 – 3,2	40 – 6,4	28,5 — 4,57	10 – 1,6
20х	общее увеличение, крат	16 – 100	8 – 50	11,2 – 70	32 – 200
	поле зрения, мм	15,6 – 2,5	31,2 – 5	22,28 – 3,57	7,8 – 1,3
рабочее расстояние, мм		115	220	136	45



Комплектность

Составные части

Основание с источниками света (с регулировкой ярокости) со штативом — 1 шт.
Механизм фокусировки — 1 шт.

Оптическая головка тринокулярная с установленным адаптером c-mount — 1 шт.

Сменные части

Окуляр 10х — 2 шт.

Окуляр 10х со шкалой — 1 шт. — поставляется по доп. заказу

Окуляр 15х — 2 шт. — поставляется по доп. заказу

Окуляр 20х — 2 шт. — поставляется по доп. заказу
Насадка 0,5х — 1 шт. — поставляется по доп. заказу

Насадка 0,7х — 1 шт. — поставляется по доп. заказу

Насадка 2х — 1 шт. — поставляется по доп. заказу

Осветитель отраженного света кольцевой светодиодный с регулировкой яркости  — 1 шт.*
Осветитель отраженного косого света светодиодный — 1 шт.*

Осветитель проходящего света светодиодный  — 1 шт. — встроен в основание

Волоконный осветитель одинарный — 1 шт. — поставляется по доп. заказу

Волоконный осветитель двойной — 1 шт. — поставляется по доп. заказу

Волоконный осветитель кольцевой — 1 шт. — поставляется по доп. заказу
Осветитель светодиодный Dual Goose LED — поставляется по доп. заказу
Ювелирный пинцет  — 1 шт.  — поставляется по доп. заказу

Принадлежности и запасные части

Плата стеклянная 125 мм — 1 шт. — на микроскопе
Плата черно-белая 125 мм — 1 шт.

Наглазники резиновые — 2 шт.

Блок питания — 1 шт.

Светофильтр матовый — 1шт.- в остоновании

Чехол — 1 шт.

Документы

Руководство по эксплуатации — 1 шт.

* — по выбору заказчика микроскоп поставляется с одним из осветителей отраженного света.

Отличительные особенности:

• Панкратический объектив позволяет в процессе наблюдения плавно изменять увеличение в 6,3 раз без потери качества и с сохранением рабочего расстояния.
• Большое рабочее расстояние (220 мм) при комплектации насадкой 0,5х.
• Плоское удобное основание обеспечивает комфорт для рук и комфортную работу с лабораторной посудой.
• Независимая диоптрийная настройка на обоих окулярах. Окулярные тубусы имеют надежную конструкцию крепления окуляров, которая исключает возможность случайного выпадения окуляров при перемещении микроскопа.
• Самостоятельный канал визуализации позволяет одновременно наблюдать изображение в окуляры микроскопа и на экране. Кроме этого независимость канала визуализации обеспечивает снижение трудоемкости и отсутствие поломок переключающего механизма, что особенно важно при рутинных исследованиях в учебных заведениях.
• Рукоятка изменения увеличения объектива имеет механизм «клик-стоп», что позволяет проводить измерения на промежуточных увеличениях.

Транспортные характеристики

Количество мест, шт.	1
Максимальная длина места, мм	360
Максимальная ширина места, мм	350
Максимальная высота места, мм	410
Максимальный вес места, кг	7,5
Общий вес, кг	7,5
Общий объём, м3	0,05166
