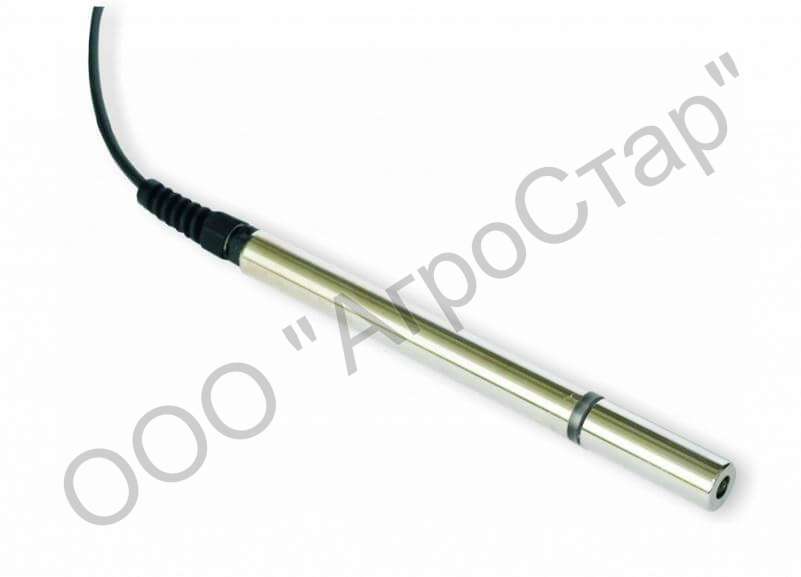

Датчик кислородный ДК-404/1 в комплекте с узлом крепления
Датчик кислородный ДК-404/1 в комплекте с узлом крепления
Предназначен для работы в составе анализатора растворённого кислорода МАРК-404, либо в качестве преобразователя концентрации растворённого кислорода в выходной ток для подключения к внешнему регистрирующему устройству, либо (с помощью устройства согласования) к ЭВМ.
Тип токового выхода 4-20 мА.
Область применения – контроль содержания растворённого кислорода на объектах экологии, теплоэнергетики, рыбоводства, а также в других областях, где требуется измерение концентрации растворённого кислорода.
Тип датчика кислородного:
– амперометрический;
– с внешним поляризующим напряжением;
– непрерывного действия;
– однодиапазонный;
– погружной;
– с аналоговым токовым выходным сигналом;
– с автоматической коррекцией температурной характеристики.
Технические характеристики
| Параметр | Значение |
|---|---|
| Время поляризации датчика кислородного, мин, не более | 10 |
| Исполнение:
— по устойчивости к климатическим воздействиям; — по устойчивости к механическим воздействиям; — по защищённости от воздействия окружающей среды; — по устойчивости к воздействию атмосферного давления |
B4; L1; IP30; P1 |
| Параметры анализируемой воды:
— температура, °С; — давление, МПа, не более; — содержание солей, г/дм3; — рН |
от 0 до +50; 0,05; от 0 до 40; от 4 до 12 |
| Допустимые концентрации неизмеряемых компонентов:
— концентрация растворённого аммиака, мг/ дм3, не более; — концентрация растворённого фенола, мг/дм3, не более |
40,0; 0,2 |
| Рабочие условия эксплуатации модуля токового выхода:
— температура окружающего воздуха, °С — относительная влажность, % (при температуре +35°С и более низких температурах без конденсации влаги); — атмосферное давление, кПа / мм рт.ст. |
-40 … +50 95 84 … 106,7 / 630 … 800 |
| Градуировка датчика кислородного | по воздуху 100 % влажности |
| Электрическое питание от источника постоянного тока напряжением, В | 15 (+10%, -15%) |
| Потребляемый ток, мА, не более | 40 |
| Сопротивление нагрузки токового выхода, Ом, не более | 500 |
| Габаритные размеры ( Диаметр × Длина ), мм:
— датчика без кабеля; — модуля токового выхода |
Ø17,6 × 202; Ø17,6 × 111 |
| Масса, кг, не более | 0,35 |
| Средняя наработка на отказ, ч, не менее | 20 000 |
| Среднее время восстановления работоспособности, ч, не более | 2 |
| Средний срок службы датчиков, лет, не менее | 10 |
| Количество мест, шт. | 1 |
| Максимальная длина места, мм | 320 |
| Максимальная ширина места, мм | 225 |
| Максимальная высота места, мм | 175 |
| Максимальный вес места, кг | 1 |
| Общий вес, кг | 1 |
| Общий объём, м3 | 0,0126 |
