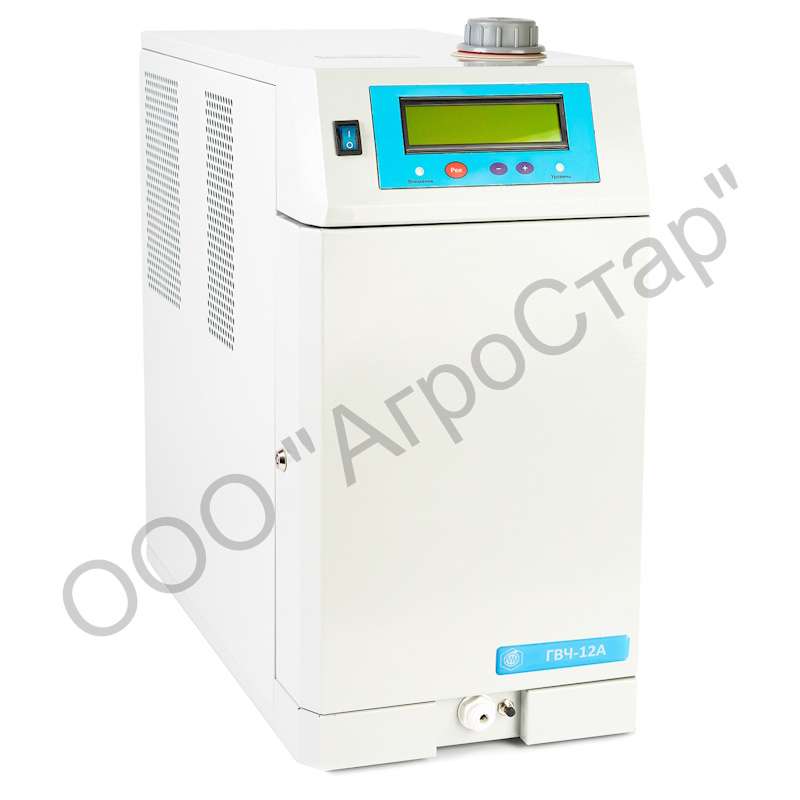

Генератор чистого водорода ГВЧ-12А
Генератор водорода ГВЧ-12А
предназначен для получения водорода высшей чистоты, используемого для питания аналитических приборов (хроматографов, газоанализаторов и т. п.). Благодаря высокому выходному давлению, глубокой очистке и низкому содержанию влаги вырабатываемый генератором водород может использоваться в качестве газа-носителя.
Основными особенностями генератора чистого водорода ГВЧ-12А являются: система контроля чистоты заливаемой в питающий бак воды, встроенная система водоподготовки, система автоматической регенерации фильтров тонкой очистки, система защиты от разгерметизации газовых линий, индикация выходного давления производительности прибора.
Система водоподготовки очищает дистиллированную воду, заливаемую в питающий бак, и обеспечивает периодическую циркуляцию воды с очисткой в картридже деионизационного фильтра. Это позволяет продлить срок службы электролизного модуля — сердца прибора.
Прибор оснащен системой автоматической регенерации фильтров тонкой очистки, что сводит техническое обслуживание прибора до минимума. По совокупности технических характеристик и удобству эксплуатации не имеет себе равных среди аналогичных лабораторных генераторов водорода. Производительность по водороду 12 л/час (200 мл/мин).
Система контроля разгерметизации блокирует генерацию водорода при возникновении значительной течи в системе генератор-хроматограф.
Генератор по электробезопасности соответствует требованиям класса 1, тип Н по ГОСТ 12.2.025-76.
Технические характеристики
| Параметр | Значение |
|---|---|
| Марка вырабатываемого водорода | «А» по ГОСТ 3022-80 |
| Чистота водорода в пересчёте на сухой газ, % об. | 99,9999 |
| Концентрация водяных паров при 20 °С и 1,0 ати, не более ppm | 5 |
| Суммарная производительность по водороду, приведённая к нормальным условиям, л/ч |
12 |
| Диапазон задаваемого выходного давления водорода, ати | 3,0…6,1 |
| Стабильность выходного давления водорода, не хуже, ати | ±0,02 |
| Время установления рабочего режима, не более, мин | 30 |
| Объём заливаемой дистиллированной воды, л | 1 |
| Расход дистиллированной воды, не более, л/час | 0,02 |
| Потребление дистиллированной воды, г/л водорода | 1,6 |
| Питание, В/Гц | 220/50 |
| Потребляемая мощность, не более, Вт: — средняя в стационарном режиме — максимальная (при запуске) |
180 220 |
| Габариты (Ш×Г×В), не более, мм | 230×470×450 |
| Масса, не более, кг | 16 |
| Количество мест, шт. | 1 |
| Максимальная длина места, мм | 270 |
| Максимальная ширина места, мм | 540 |
| Максимальная высота места, мм | 520 |
| Максимальный вес места, кг | 17,6 |
| Общий вес, кг | 17,6 |
| Общий объём, м3 | 0,075816 |
