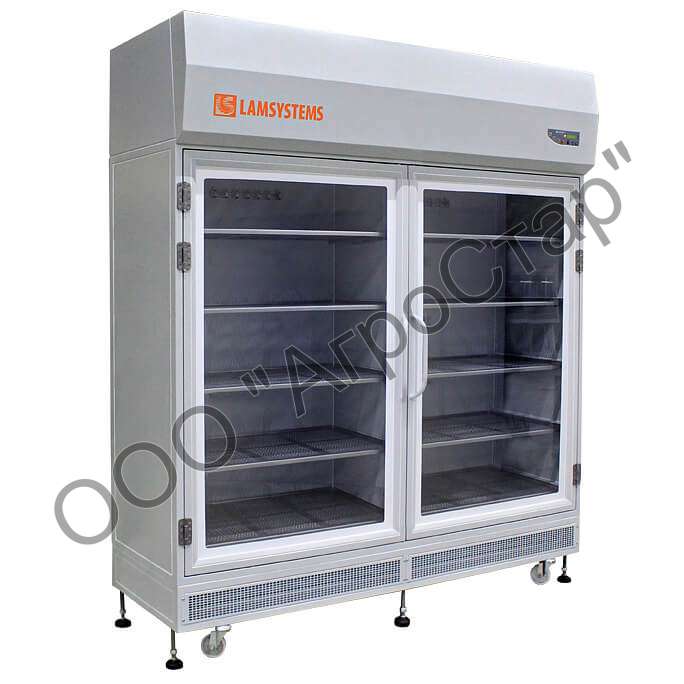

Шкаф стерильного хранения с распашными дверями для фармацевтических производств (КД 442.120.32, 10 полок, УФ-облучение над верхними полками)
Предназначен для:

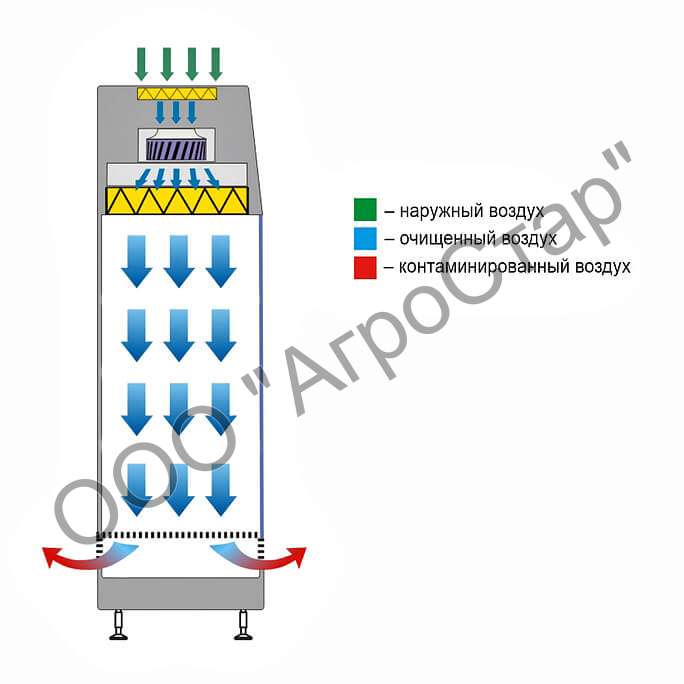

- создания беспылевой абактериальной воздушной среды в рабочей камере при помощи сквозного нисходящего потока воздуха, очищенного НЕРА-фильтрами;
- обеспечения защиты рабочих материалов от загрязнений окружающей среды;
- стерильного хранения одежды (халаты, комбинезоны, бахиллы и др.), используемой в чистых помещениях, в условиях, обеспечивающих защиту одежды от внешних аэрозольных загрязнений;
- стерильного хранения и сушки препаратов и бактериальных культур, не представляющих угрозы для здоровья оператора.
Шкаф стерильного хранения с распашными дверями для фармацевтических производств (КД 442.120.32, 10 полок, УФ-облучение над верхними полками)
Параметры микроклимата (температура, влажность, газообразование вещества и т.д.) внутри рабочей зоны не контролируются. Данные параметры определяются системой воздухоподготовки помещения.
Шкаф применяется в фармацевтической и электронной промышленности, оптико-механическом производстве, в лабораториях различного профиля.
Отличительные особенности конструкции:
- Панель управления с ЖК-дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режимы работы и технологический таймер.
- Время УФ-обработки рабочей камеры шкафа устанавливается с помощью технологического таймера, отображающего также и время общей наработки ультрафиолетовых ламп.
- Технологический таймер позволяет установить временной интервал, а также выбрать режим автоматического включения ультрафиолетовых ламп: отложенный (в заданное время), цикличный (через определённые промежутки времени)
- Шкаф оснащён фильтром НЕРА, обеспечивающим очистку воздуха с эффективностью 99,995% для частиц размером 0,3 мкм.
- Корпус шкафа – цельнометаллический. Материал корпуса – сталь с порошковым покрытием, стойким к обработке дезрастворами. Перфорированные полки – нержавеющая сталь. Стекло – закалённое.
- Шкаф может быть исполнен по индивидуальному заказу в соответствии с требованиями технологического процесса и области использования.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ:
Рабочая камера:
- распашные двери, материал – прозрачное закалённое стекло, стойкое к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- рабочая камера выполнена из нержавеющей стали (AISI 316 L);
- выдвижные полки, материал — перфорированная нержавеющая сталь (AISI 316 L);
- над левой и правой верхними полками установлены по одной лампе УФ-облучения.
Система очистки поступающего воздуха:
- очистка воздуха, поступающего в рабочую камеру, двухступенчатая – сначала через предварительный фильтр G4 и затем через HEPA-фильтры Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления шкафом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- встроенный предохранитель на линию электроснабжения;
- встроенный сетевой кабель питания.
Элементы для проверки:
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Технические характеристики
| Параметр | Значение |
|---|---|
| Габаритные размеры шкафа на опорах ( Ш × Г × В ), мм | 1235 × 670 × 1950 |
| Масса шкафа (нетто), кг, не более | 255 |
| Параметры электропитания бокса (напряжение / частота), В / Гц | 230±10%;
50±1 |
| Максимально потребляемая мощность шкафа, Вт, не более | 360 |
| Количество полок в рабочей камере, шт. | 10 |
| Грузоподъёмность одной полки, кг, не более | 10 |
| Количество ламп УФ-облучения, шт. | 2 |
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
— по частицам размером ≥ 0,5 мкм; — по частицам размером ≥ 5,0 мкм |
5 ИСО; ИСО М (20; ≥ 5 мкм); LSAPC |
| Характеристика потока воздуха в рабочей камере шкафа | нисходящий однонаправленный |
| Средняя скорость воздушного потока, поступающего в рабочую камеру, м/с | 0,4-0,42 |
| Производительность по чистому воздуху, подаваемому в рабочую камеру шкафа, м3/ч | 784 – 805 |
| Класс предварительного фильтра грубой очистки по ГОСТ Р ЕН 779 | G4 |
| Класс приточного НЕРА-фильтра по ГОСТ Р ЕН 1822-1 | H14 |
