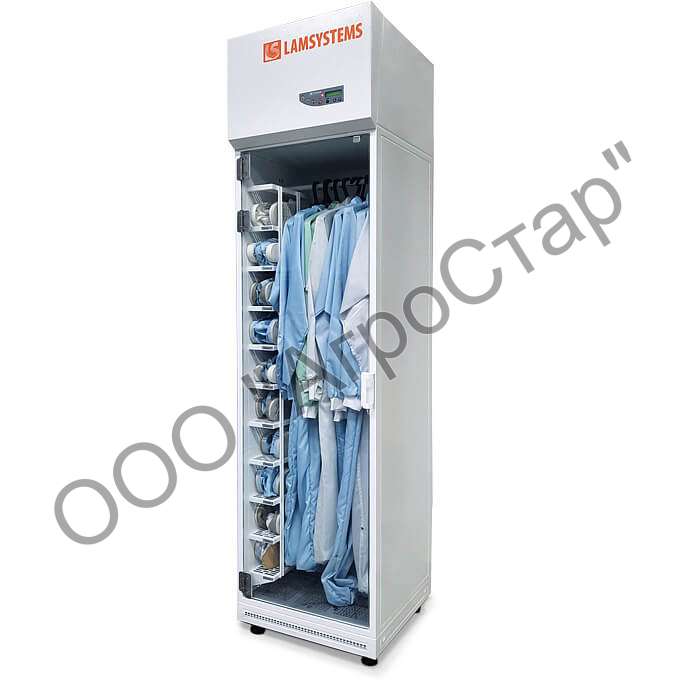

Шкаф стерильного хранения с распашной дверью для одежды КД 442.060.01
Предназначен для:
- создания беспылевой абактериальной воздушной среды в рабочей камере при помощи сквозного нисходящего потока воздуха, очищенного НЕРА-фильтрами;
- обеспечения защиты рабочих материалов от загрязнений окружающей среды;
- стерильного хранения одежды (халаты, комбинезоны, бахиллы и др.), используемой в чистых помещениях, в условиях, обеспечивающих защиту одежды от внешних аэрозольных загрязнений.
Параметры микроклимата (температура, влажность, газообразование вещества и т.д.) внутри рабочей зоны не контролируются. Данные параметры определяются системой воздухоподготовки помещения.
Шкаф стерильного хранения с распашной дверью для одежды КД 442.060.01
Шкаф применяется в фармацевтической и электронной промышленности, оптико-механическом производстве, в лабораториях различного профиля.
Отличительные особенности конструкции:
- Панель управления с ЖК-дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режимы работы и технологический таймер.
- Время УФ-обработки рабочей камеры шкафа устанавливается с помощью технологического таймера, отображающего также и время общей наработки ультрафиолетовых ламп.
- Технологический таймер позволяет установить временной интервал, а также выбрать режим автоматического включения ультрафиолетовых ламп: отложенный (в заданное время), цикличный (через определённые промежутки времени)
- Шкаф оснащён фильтром НЕРА, обеспечивающим очистку воздуха с эффективностью 99,995% для частиц размером 0,3 мкм.
- Корпус шкафа – цельнометаллический. Материал корпуса – сталь с порошковым покрытием, стойким к обработке дезрастворами. Перфорированные полки – нержавеющая сталь. Стекло – закалённое.
- Шкаф может быть исполнен по индивидуальному заказу в соответствии с требованиями технологического процесса и области использования.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ:
Рабочая камера:
- распашная односекционная дверь, материал – прозрачное закалённое стекло, обклеенное защитной бронировочной прозрачной плёнкой стойкое к обработке дезинфицирующими растворами;
- на боковой стенке рабочей камеры расположены полки для бахил (10 штук). Каждая полка промаркирована от 1 до 10;
- съёмная полка внизу рабочей камеры;
- штанга для одежды.
Система очистки поступающего воздуха:

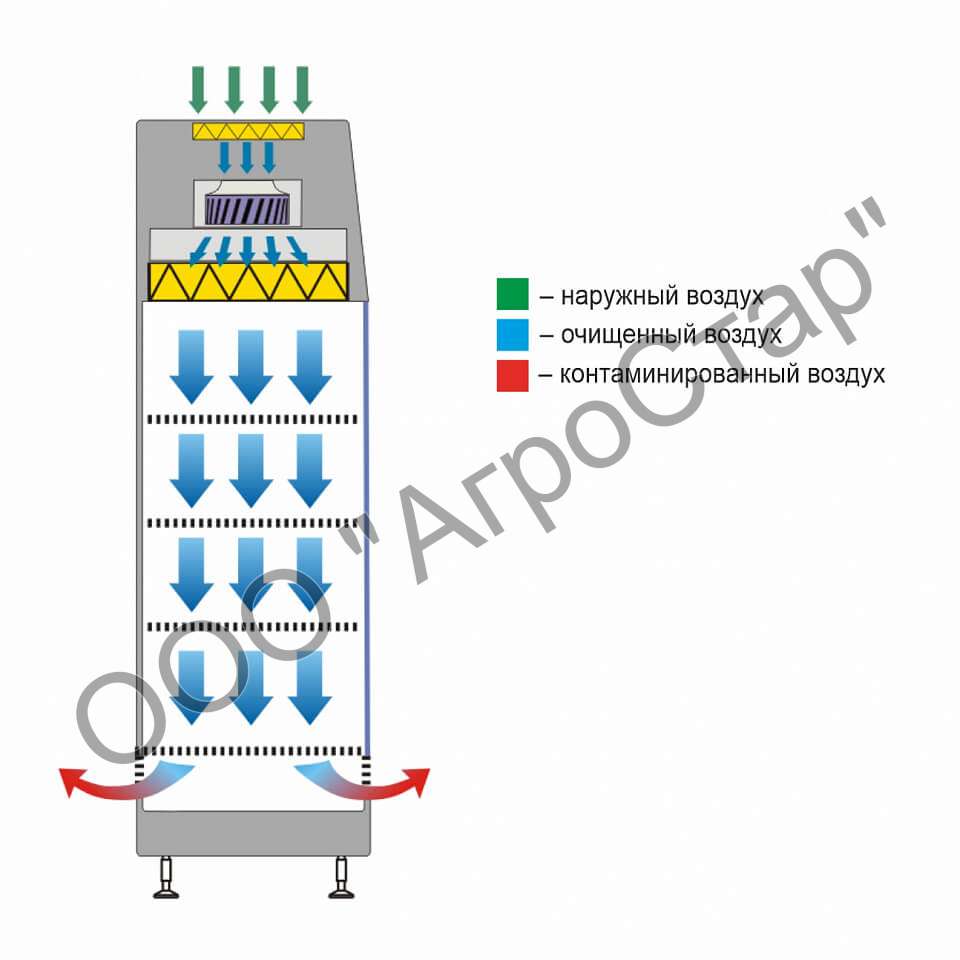

- очистка воздуха, поступающего в рабочую камеру, двухступенчатая – сначала через предварительный фильтр G4 и затем через HEPA-фильтры Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления шкафом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- встроенный предохранитель на линию электроснабжения;
- встроенный сетевой кабель питания;

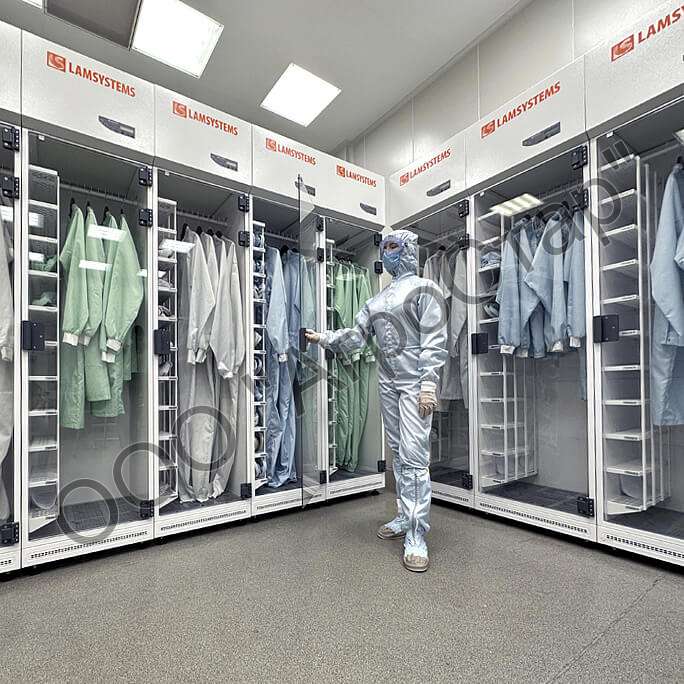

- при подключении изделий (не более 5 шт.) в технологическую линию, питание осуществляется путем подключения шкафа к свободной клеммной колодке соседнего изделия с помощью специальной перемычки (входит в комплект поставки).
Элементы для проверки:
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Технические характеристики
| Параметр | Значение |
|---|---|

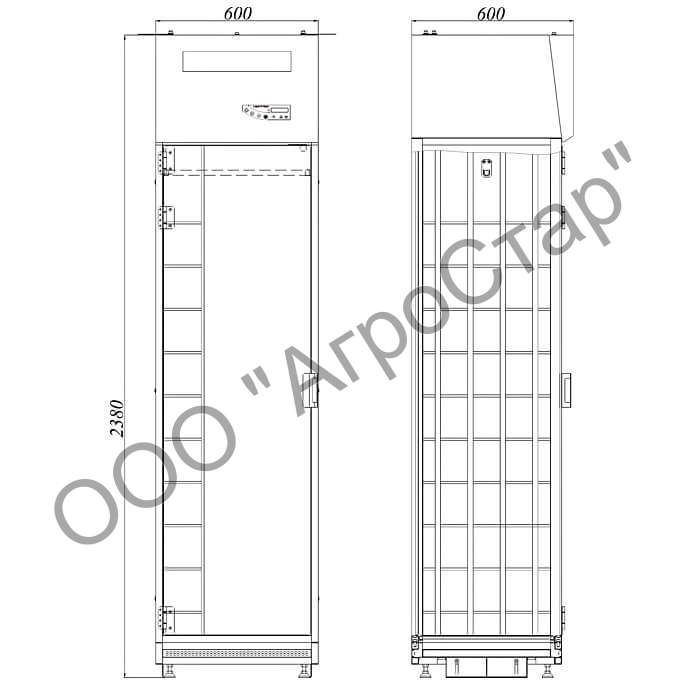

| Габаритные размеры шкафа на опорах ( Ш × Г × В ), мм | 600 × 600 × 2380 |
| Размеры рабочей камеры ( Ш × Г × В ), мм | 545 × 500 × 1825 |
| Размер нижней полки ( Ш × Г ), мм | 545 × 500 |
| Размеры боковых полок ( Ш × Г ), мм | 120 × 480 |
| Масса шкафа (нетто), кг, не более | 130 |
| Параметры электропитания бокса (напряжение / частота), В / Гц | 230±10%;
50±1 |
| Максимально потребляемая мощность шкафа, Вт, не более | 180 |
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
— по частицам размером ≥ 0,5 мкм; — по частицам размером ≥ 5,0 мкм |
5 ИСО; ИСО М (20; ≥ 5 мкм); LSAPC |
| Характеристика потока воздуха в рабочей камере шкафа | нисходящий однонаправленный |
| Средняя скорость воздушного потока, поступающего в рабочую камеру, м/с | 0,4±20% |
| Производительность по чистому воздуху, подаваемому в рабочую камеру шкафа, м3/ч | 315 – 475 |
| Класс предварительного фильтра грубой очистки по ГОСТ Р ЕН 779 | G4 |
| Класс приточного НЕРА-фильтра по ГОСТ Р ЕН 1822-1 | H14 |
