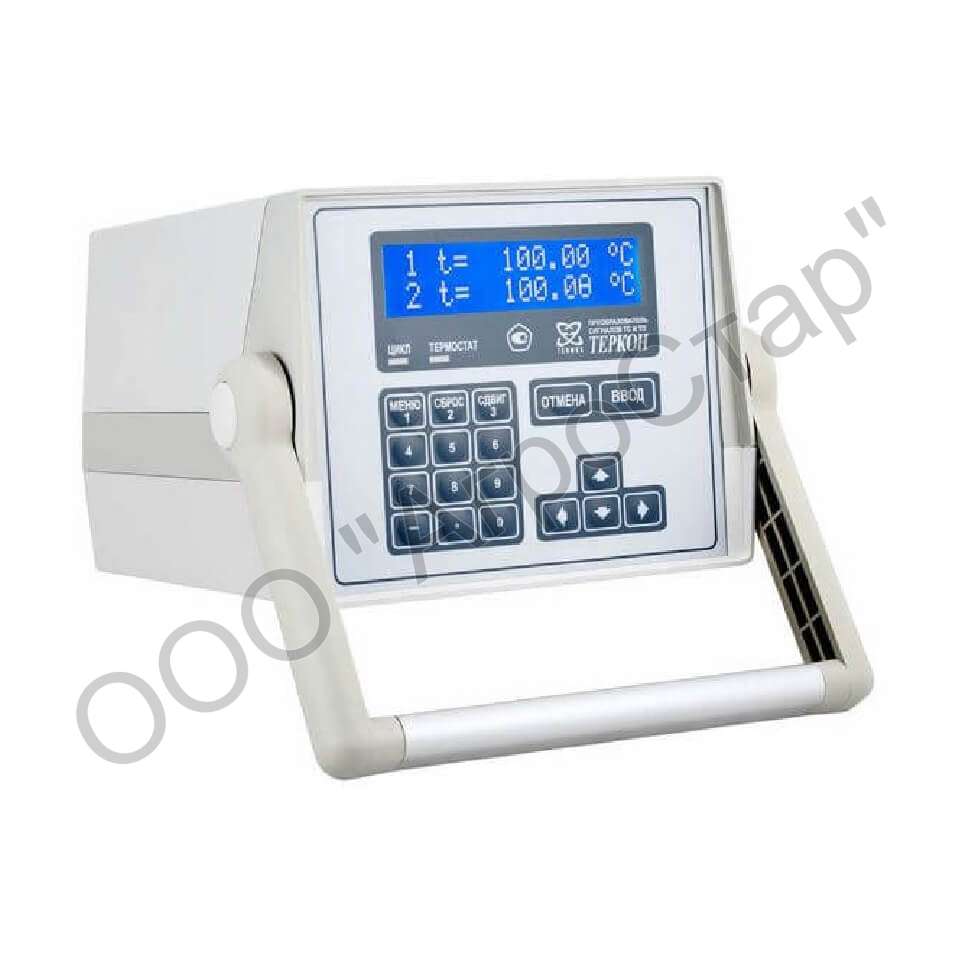

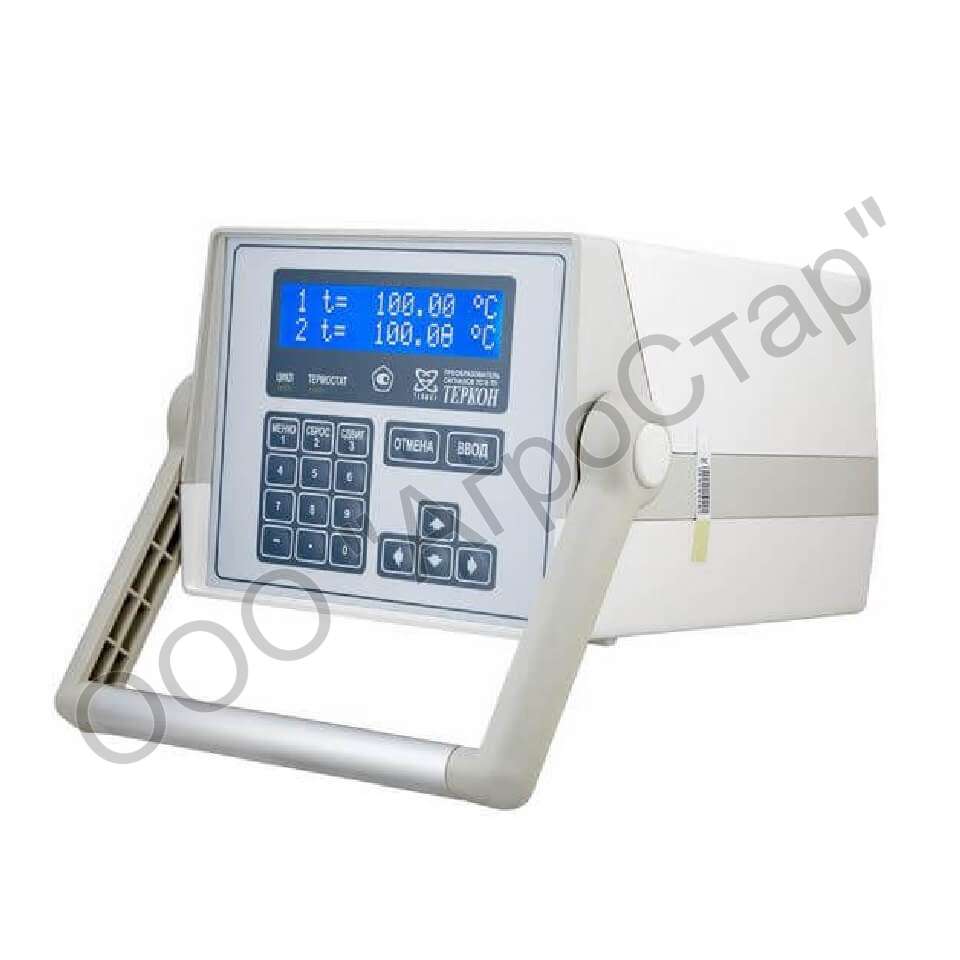

Преобразователь сигналов ТС и ТП Termex ТЕРКОН прецизионный
Преобразователь сигналов ТС и ТП Termex ТЕРКОН прецизионный
Предназначен для измерения сигналов термопреобразователей сопротивления (ТС) или термоэлектрических преобразователей-термопар (ТП) и последующего пересчёта их в значения температуры. Может быть использован для измерения сопротивления или напряжения, а также для работы в комплекте с микрокалориметрическими приборами, оснащенными нестандартными термопреобразователями сопротивлений различных типов или термобатареями.

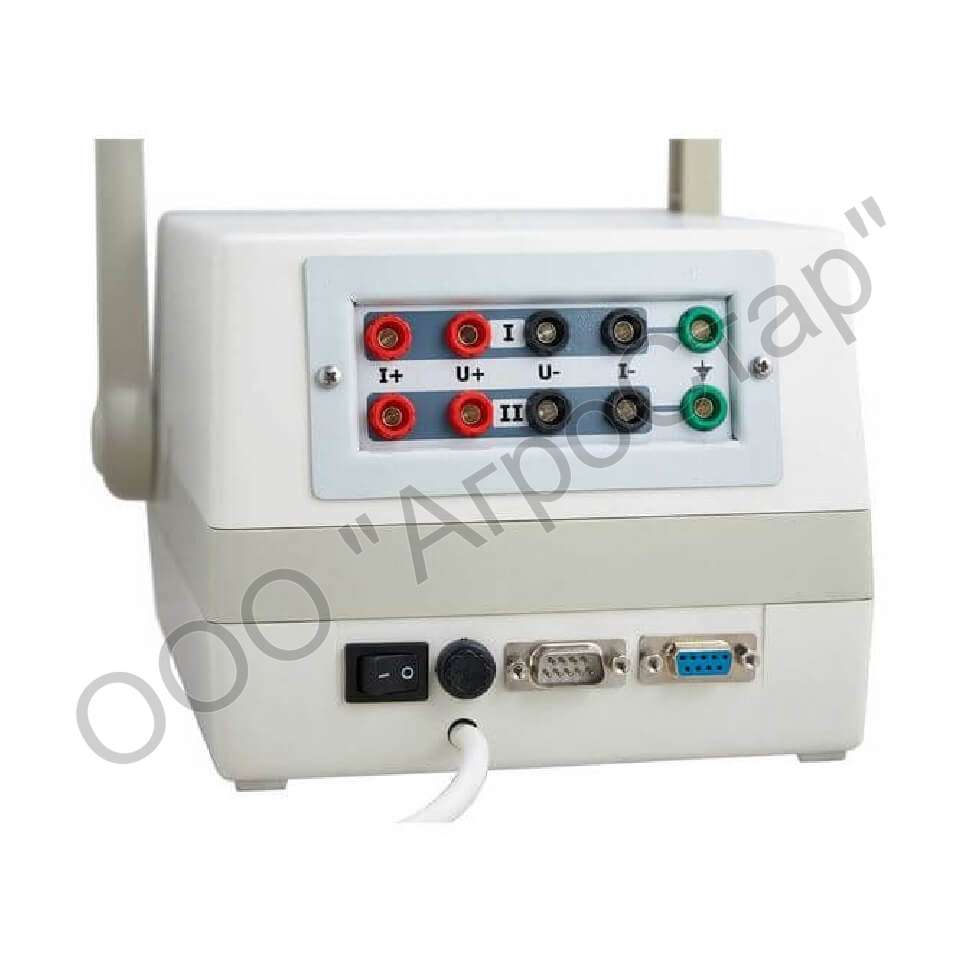

На вход преобразователя могут быть одновременно подключены либо два термопреобразователя сопротивления, либо две термопары, либо ко входу одного канала – термопреобразователь сопротивления, а к другому – термопара.
В качестве первичных преобразователей температуры, подключаемых к измерительным каналам, могут быть использованы платиновые или медные термопреобразователи сопротивления со стандартными или индивидуальными статическими характеристиками (ИСХ, градуировка), термопары с номинальными статическими характеристиками (НСХ) типов: B ПР30/6), E ХКн), J (ЖКн), K (ХА), L (ХК), N (СС), R (ПР13/0), S (ПР10/0), T (МКн) со стандартными градуировочными характеристиками по МТШ-90, а также эталонные термопары типов ТПП и ТПР с ИСХ.
Преимущества:

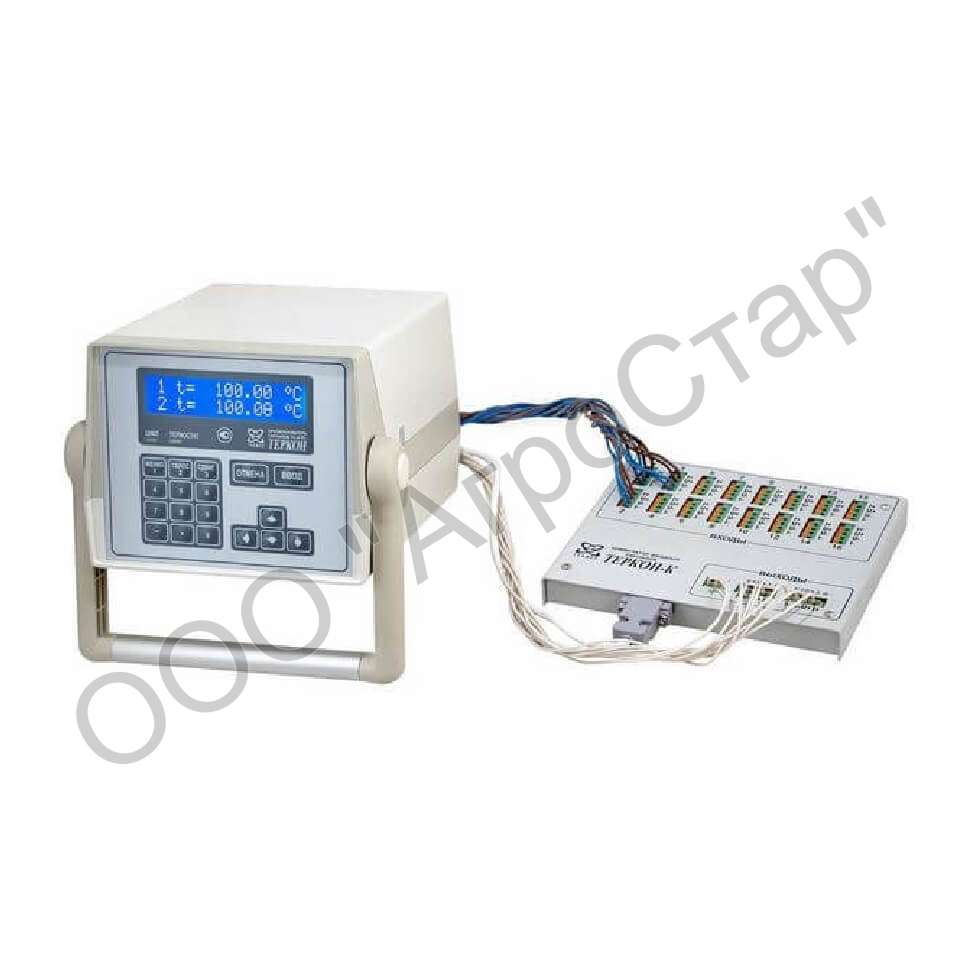

- Количество подключаемых датчиков температуры может быть увеличено до 16 при использовании коммутатора входных сигналов ТЕРКОН-К.
- При подключении преобразователя к персональному компьютеру с установленным программным обеспечением возможна регистрация результатов измерений, как в виде графиков, так и в виде таблиц численных значений.
Пределы допускаемой абсолютной погрешности измерений температуры:
| Тип ТС | Предел допускаемой погрешности, °C |
| Термопреобразователи сопротивления с НСХ, соответствующими ГОСТ 6651:
Платиновые в диапазоне −200…+600 °C:
Медные в диапазоне −10…+200 °C:
|
±0,02 ±0,01
±0,01 ±0,005 |
Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения (интерполяционное уравнение) по ГОСТ 8.461 в диапазоне −200…+600 °C:
|
±0,02 ±0,01 |
Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения (интерполяционное уравнение) по ГОСТ Р 8.568 в диапазоне −190…+660 °C:
|
±0,01 ±0,005 |
Для ТП предел допускаемой основной абсолютной погрешности ±0,2 °С
Технические характеристики
| Параметр | Значение |
|---|---|
| Предел измерений сопротивления, Ом | 0,01…1000 |
| Пределы измерений напряжения, мВ | ±1000 |
| Количество независимых каналов измерений, шт. | 2 |
| Ток, пропускаемый через ТС, мА | 1 |
| Время выхода на режим после включения, ч, не более | 0,5 |
| Индикация измеряемых величин | цифровая |
Предел допускаемой основной погрешности измерений:
|
±[0,0002 + 10-5×R]; ±[0,0005 + 5·10-5×U] |
Цена единицы младшего разряда при измерении:
|
0,0001; 0,0001; 0,001 / 0,01 |
| Габаритные размеры (Ш × Г × В), мм, не более:
— преобразователя без ручки; — преобразователя с ручкой; — упаковки |
140 × 180 × 240; 210 × 210 × 240; 370 × 300 × 260 |
| Масса, кг, не более:
— преобразователя; — упаковки (брутто) |
2,5; 5,0 |
| Потребляемая мощность, Вт, не более | 12 |
| Электрическое сопротивление изоляции токоведущих цепей между любыми электрически разобщенными цепями в нормальных условиях, МОм, не менее | 20 |
| Питание от сети переменного тока (напряжение / частота) | 230±23 В;
50±1 Гц |
| Нормальные условия измерений:
— температура окружающей среды, °С — относительная влажность, % — атмосферное давление, кПа / мм рт.ст. |
+20±5 от 30 до 80 84,0 … 106,7 / 630 … 800 |
| Время непрерывной работы в лабораторных условиях, ч, не менее | 8 |
| Средний срок службы, лет | 6 |
| Средняя наработка на отказ, ч | 5 000 |
