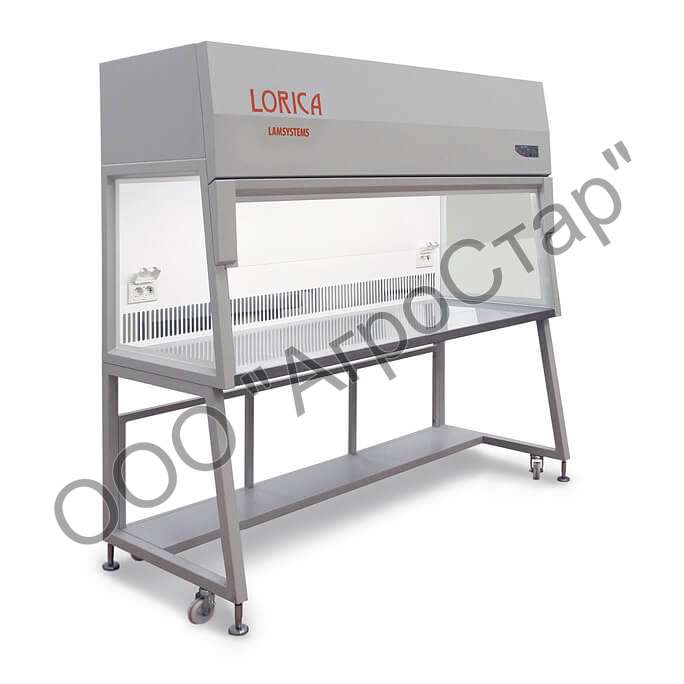

Ламинарный бокс БАВнп-01 Ламинар-C 1,8 LORICA КД 412.180
Предназначен для:
- создания беспылевой абактериальной воздушной среды;
- защиты предметов и материалов внутри рабочей камеры от внешних и перекрёстных загрязнений в условиях беспылевой «чистой» воздушной среды.
Ламинарный бокс БАВнп-01 Ламинар-C 1,8 LORICA КД 412.180
Регистрационное удостоверение Росздравнадзора ФСР 2010/07113 от 02.07.2025. Код НКМИ: 228180.
Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне. Используется при работе с препаратами и бактериальными культурами, не представляющими угрозы для здоровья оператора, когда необходима защита рабочего материала от окружающей среды, или работа с объектом требует стерильной рабочей зоны.
Не обеспечивает защиту оператора и окружающей среды.
Отличительные особенности конструкции:
- Механизм подъёма фронтального стекла позволяет фиксировать его в двух положениях, что облегчает обработку дезрастворами рабочей камеры, не имеющей крепежных элементов и выступов, а также самого стекла с обеих сторон.
- Наклон передней панели улучшает обзор рабочей камеры и увеличивает полезную площадь столешницы.
- Все системы электроуправления расположены за пределами основного корпуса бокса для лёгкости доступа.
- Время УФ-обработки рабочей камеры бокса устанавливается с помощью таймера, отображающего также и время общей наработки лампы блока УФО.
- Корпус ламинара окрашен порошковой эмалью, стойкой к обработке дезрастворами.
- Рабочая столешница выполнена из нержавеющей стали.
- На подставке предусмотрены винтовые опоры для фиксации и регулировки положения бокса и колёсные опоры, предназначенные исключительно для удобства перемещения при установке на место эксплуатации.
- Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов – SintelL-1. Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех.
- Система статической стабилизации воздуха AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры ламинарного бокса вне зависимости от степени загрязнённости фильтра.
- Блок освещения вынесен за пределы рабочей камеры ламинара и не вызывает турбулентности потока воздуха.
- Панель управления с ЖК-дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режимы работы и технологический таймер.
- Фильтр НЕРА поджат с помощью пружин, обеспечивающих герметичность уплотнения фильтра на весь срок эксплуатации.
- Электронная панель управления обеспечивает лёгкость эксплуатации и дезобработки.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ:
Рабочая камера:
- лицевое стекло – распашное, материал – закалённое стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжён газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закалённые боковые стекла;
- наклонная лицевая поверхность бокса;
- светодиодное освещение рабочей камеры;
- 4 розетки в рабочей камере бокса (по 2 розетки слева и справа на задней стенке);
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки;
- столешница из нержавеющей стали (AISI 304).
Блок УФ-облучения:
- блок УФ-облучения расположен в верхней части задней стенки рабочей камеры и защищён кожухом из нержавеющей стали.
Система очистки поступающего и удаляемого воздуха:
- очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
- для подачи воздуха в бокс установлены 3 вентилятора.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (освещение, вентилятор, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания несъёмный.
Элементы для проверки:
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Подставка:
- подставка – рамочная с полкой для ног;
- для перемещения бокса на подставке предусмотрены транспортировочные колёса;
- для стационарной установки бокса на место эксплуатации предусмотрены винтовые опоры.
Технические характеристики
| Параметр | Значение |
|---|---|

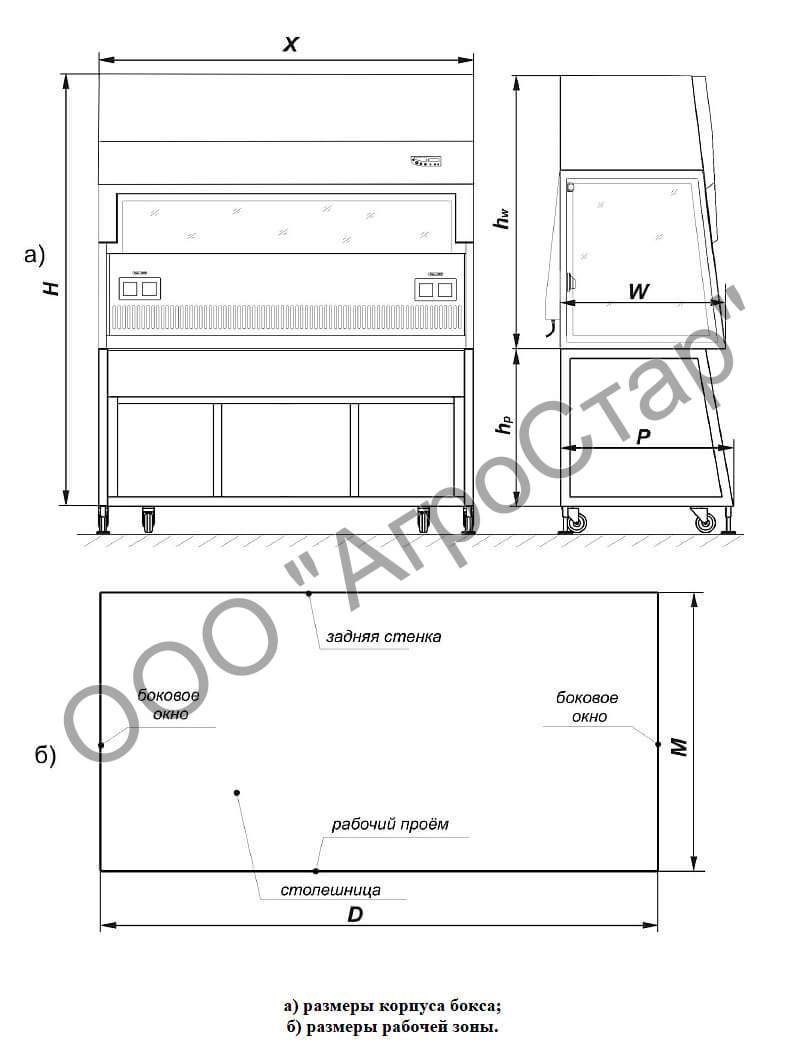

| Размеры корпуса бокса ( Ш × Г × В без стандартной подставки / с подставкой ) без учёта колёс и опор, мм, не более | 1800 × 670 × 1097 / 1752 |
| Размеры рабочей зоны ( Ш × Г ), мм | 1730 × 625 |
| Масса бокса в сборе с подставкой, кг, не более | 195 |
| Параметры электропитания бокса (напряжение / частота), В / Гц | 230±10%;
50±1 |
| Потребляемая мощность бокса (в рабочем режиме при включённых вентиляторах и освещении без учёта нагрузки на встроенные розетки), Вт, не более | 1000 |
| Допускаемая нагрузка на встроенные розетки, Вт, не более | 1000 |
| Мощность лампы УФ-облучения, Вт | 30 |
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017:
— по частицам размером ≥ 0,5 мкм; — по частицам размером ≥ 5,0 мкм |
5 ИСО; ИСО М (20; ≥ 5 мкм); LSAPC |
| Скорость нисходящего воздушного потока в рабочей камере бокса, м/с:
— средняя скорость, настроенная на предприятии изготовителе; — минимально допустимая, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, не менее; — максимально допустимая, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, не более |
0,4±20%; 0,25±20%; 0,5±20% |

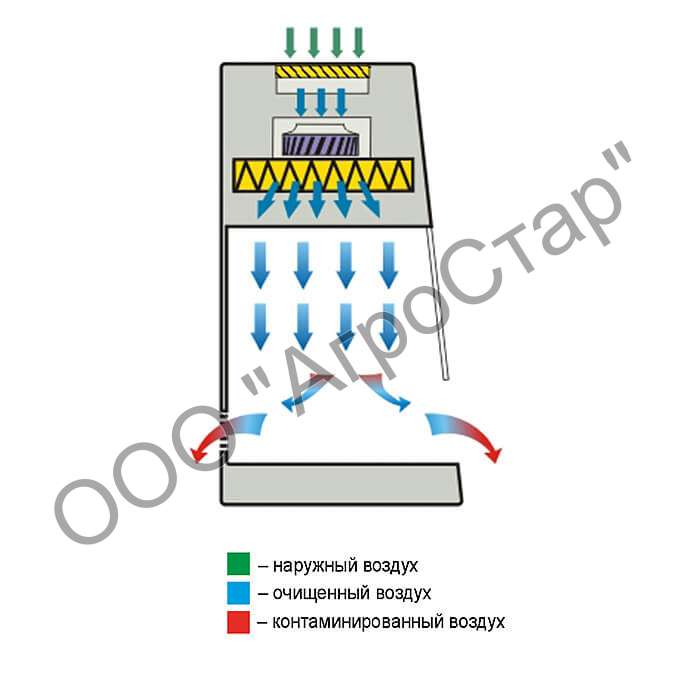

| Направление потока воздуха в рабочей камере бокса | нисходящий однонаправленный (ламинарный) |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/ч | 1050 – 1575 |
| Класс фильтра грубой очистки по ГОСТ Р ЕН 779 | G4 |
| Класс НЕРА-фильтра по ГОСТ Р ЕН 1822-1 | H14 |
| Освещённость рабочей зоны (интегральное значение, определённое по всей площади рабочей зоны), Лк, не менее | 750 |
