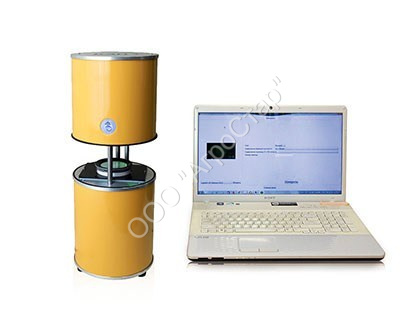

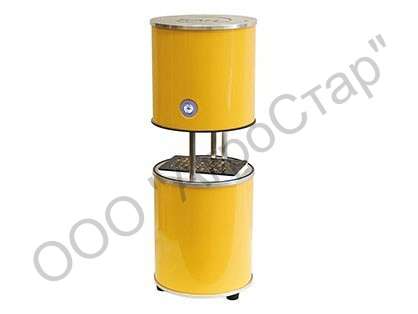

Электронный диафаноскоп ЯНТАРЬ-БЛИК

Электронный диафаноскоп ЯНТАРЬ-БЛИК

Представляет собой устройство, которое объединяет в одном корпусе 2 прибора — электронный диафаноскоп, предназначенный для определения стекловидности пшеницы  и белизномер, предназначенный для определения белизны муки.

Принцип работы электронного диафаноскопа ЯНТАРЬ-БЛИК заключается в оценке показателей качества (белизны или стекловидности) по изображению, полученному с помощью цифровой камеры. Значения показателей качества вычисляются с помощью программно-реализованных  алгоритмов по специальным калибровочным уравнениям.

ОСОБЕННОСТИ

Реализован экспресс-метод анализа стекловидности

1) Использование программной оценки стекловидности при проведении рутинных измерений  позволяет производить анализ в пятьдесят раз быстрее, чем это делается на традиционном оборудовании.

2) Время проведения анализа – 1 минута

Достигнута высокая степень эргономики проведения анализа

— Просмотр зёрен осуществляется на экране компьютера, что существенно облегчает работу специалистов.

Существенно повышена объективность проведения анализа и стабильность результатов определения стекловидности

— Автоматизация оценки стекловидности позволяет избежать погрешности, связанной с субъективным мнением специалиста.

Возможность объединения нескольких диафаноскопов ЯНТАРЬ-БЛИК в единую измерительную сеть

— Использование специально разработанных калибровочных эталонов на основе оптических фильтров и эталонных образцов пшеницы для единообразной настройки диафаноскопов позволяет согласовать работу двух и более приборов удалённо.

— Межлабораторная погрешность определения стекловидности на приборах, входящих в сеть, не превышает нормативную.

Встроенный калькулятор для коррекции белизны

— Встроенный калькулятор по показателям крупности и содержанию пшеницы твёрдой II типа и белозёрной III типа сокращает время проведения анализа

Простой пользовательский интерфейс

— позволяет работать с прибором персоналу с минимальным опытом работы с компьютером

Архивация результатов определений белизны муки, стекловидности пшеницы и изображений оцениваемых образцов.

— Все результаты определений белизны муки и  стекловидности пшеницы с соответствующими изображениями зёрен хранятся в архиве. При необходимости специалисты могут распечатать протоколы текущего или любого из предыдущих определений.

Диафаноскоп ЯНТАРЬ-БЛИК имеет два режима работы.

Выбор режима зависит от определяемого показателя.

Для определения СТЕКЛОВИДНОСТИ пшеницы оператору необходимо перевести тумблер включения в верхнее положение и запустить программу «ЯНТАРЬ», которая имеет две версии.

1. Программа для определения стекловидности с использованием стандартной кассеты

Предназначена для работы в РУЧНОМ РЕЖИМЕ.

Ручной режим полностью  соответствует процедуре проведения анализа, описанной в  ГОСТ 10987-76.

Для проведения анализа в РУЧНОМ РЕЖИМЕ оператору необходимо выбрать все зёрна, которые он считает мучнистыми и стекловидными. При необходимости каждое зерно можно увеличить. После выбора всех зёрен  программа рассчитает стекловидность и отобразит результат в окне «Результат измерения».

АЛГОРИТМ РАБОТЫ В РУЧНОМ РЕЖИМЕ

— Распределить 100 зёрен по ячейкам кассеты

— Установить кассету в диафаноскоп

— Запустить программу

— Выбрать режим

— Передача изображения на ПК. На экране откроется окно с изображением 100 зёрен.

— Выбор оператором всех мучнистых и стекловидных зёрен

— Математическая обработка изображения и расчёт результатов ЭВМ.
