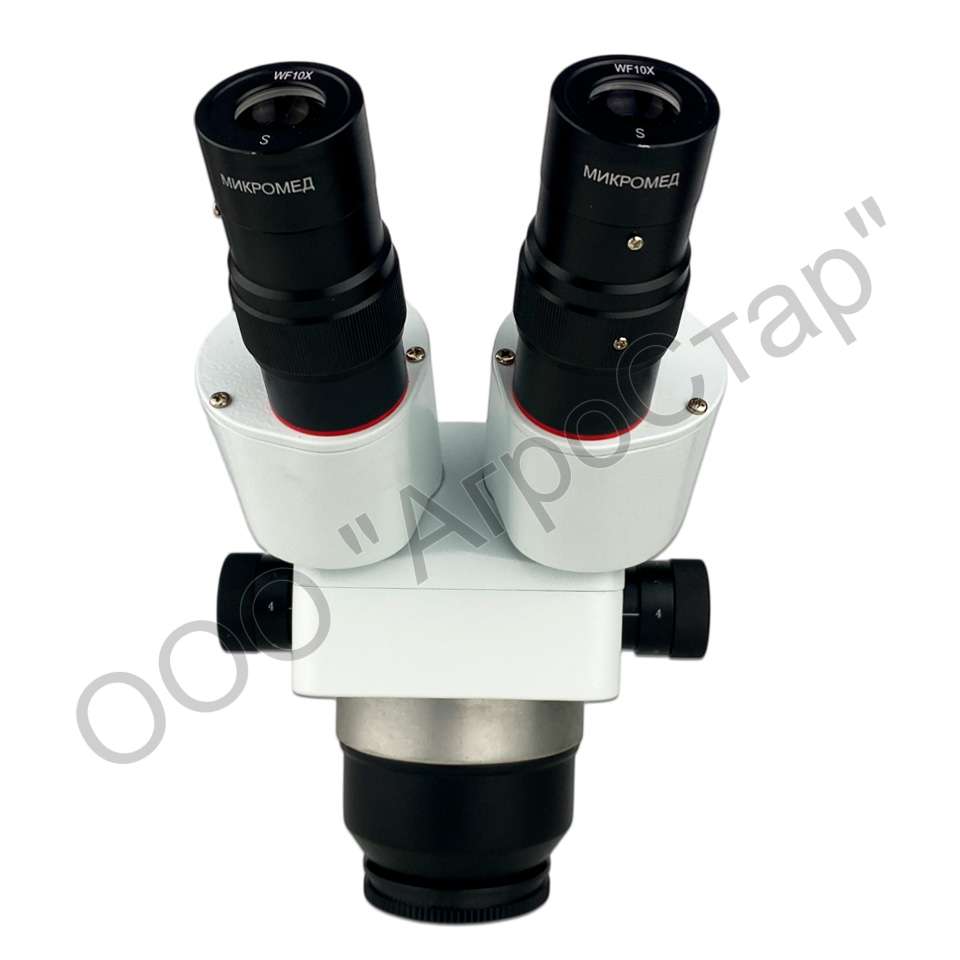

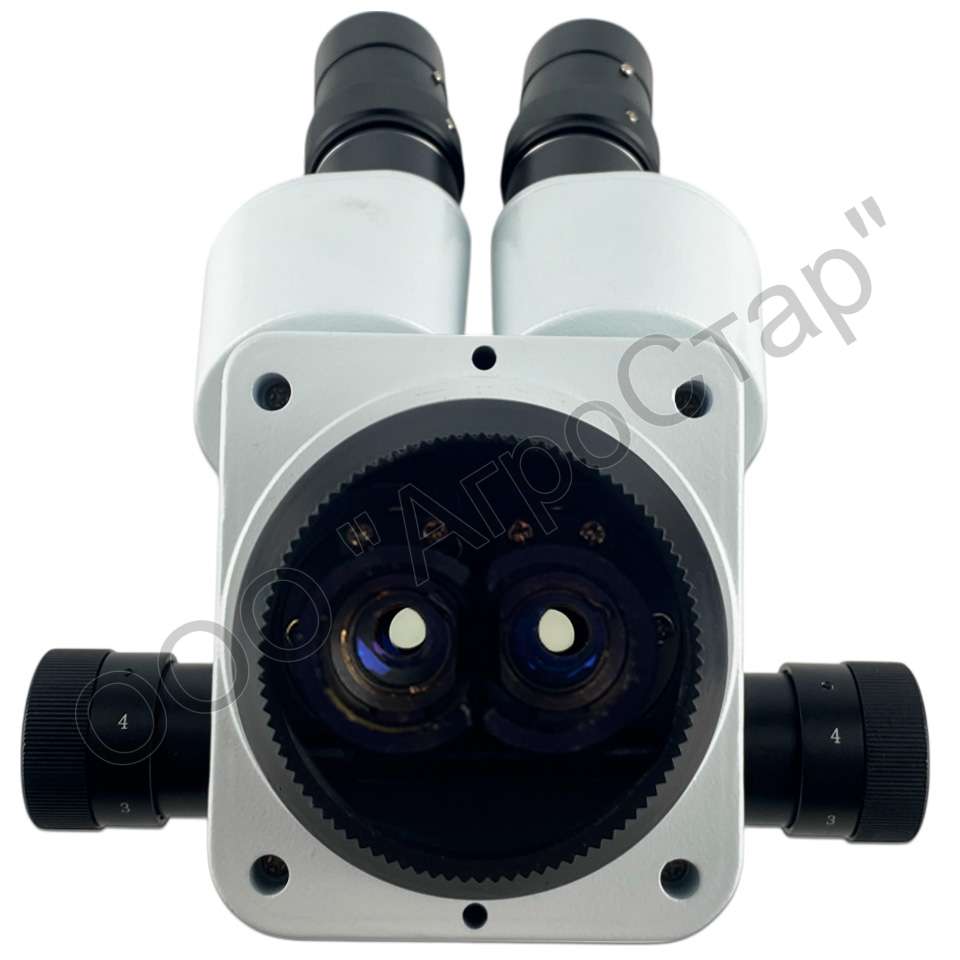

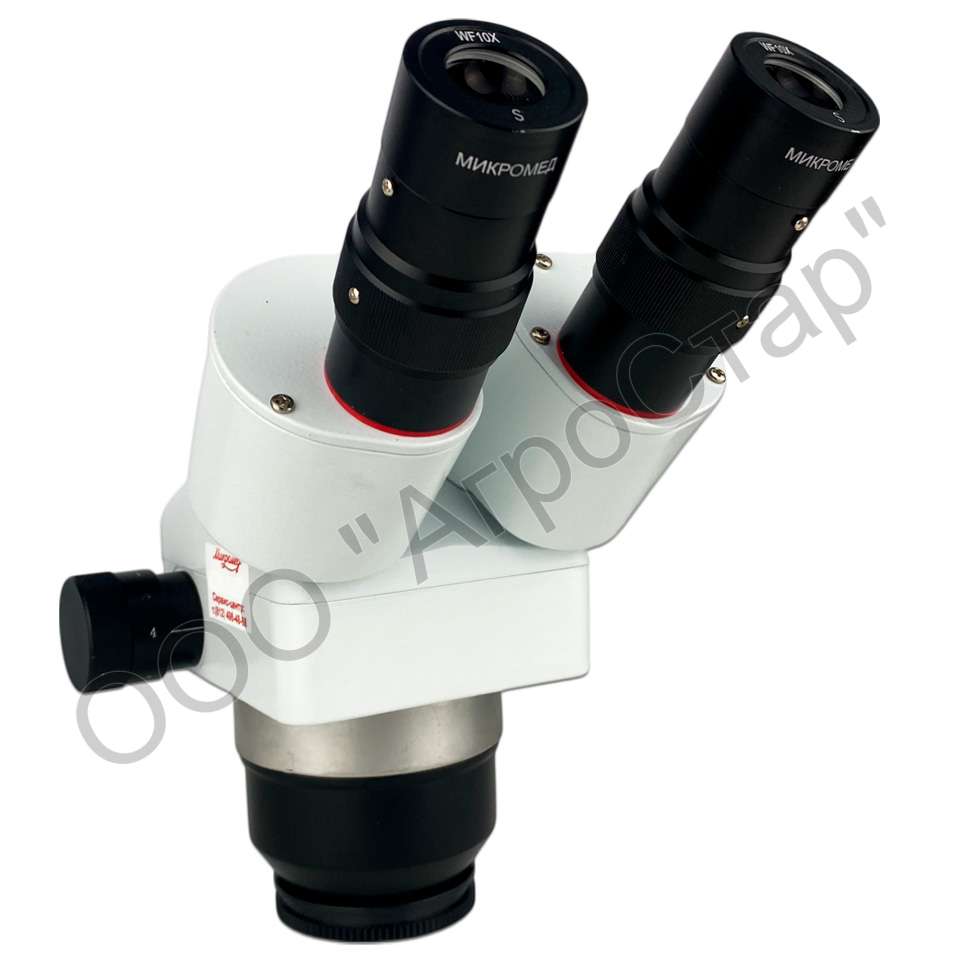

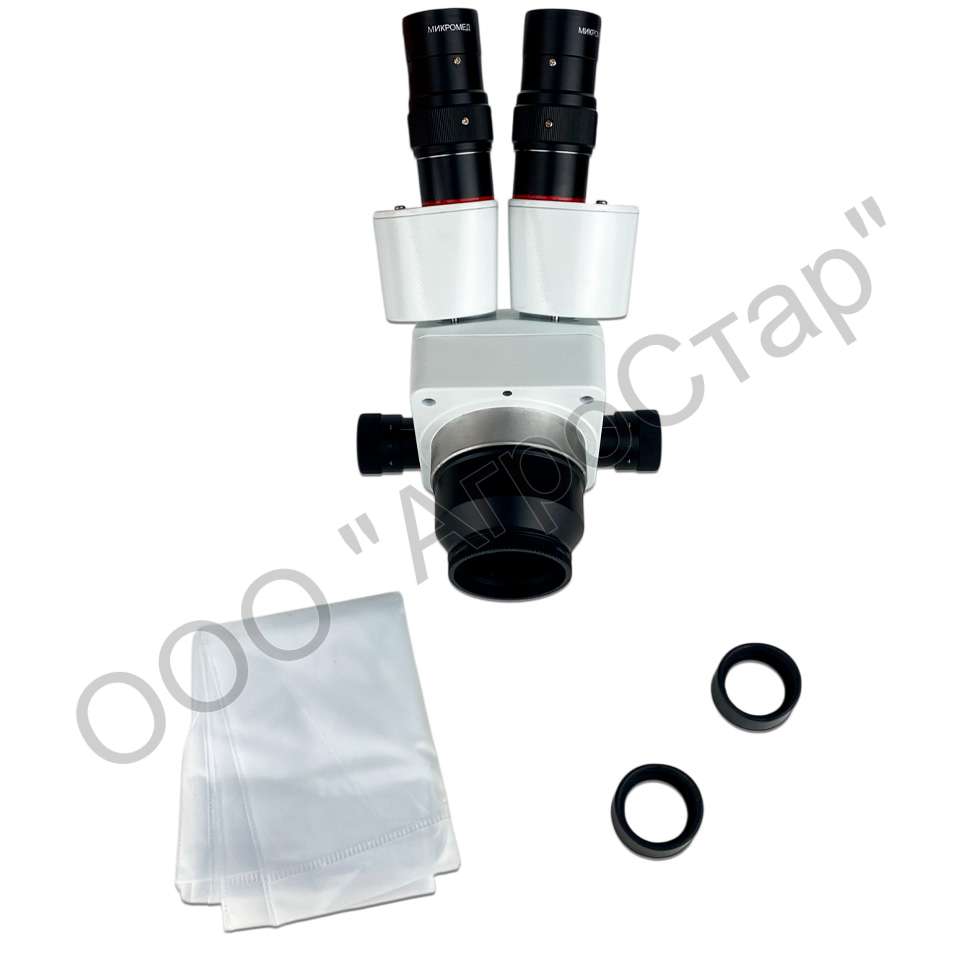

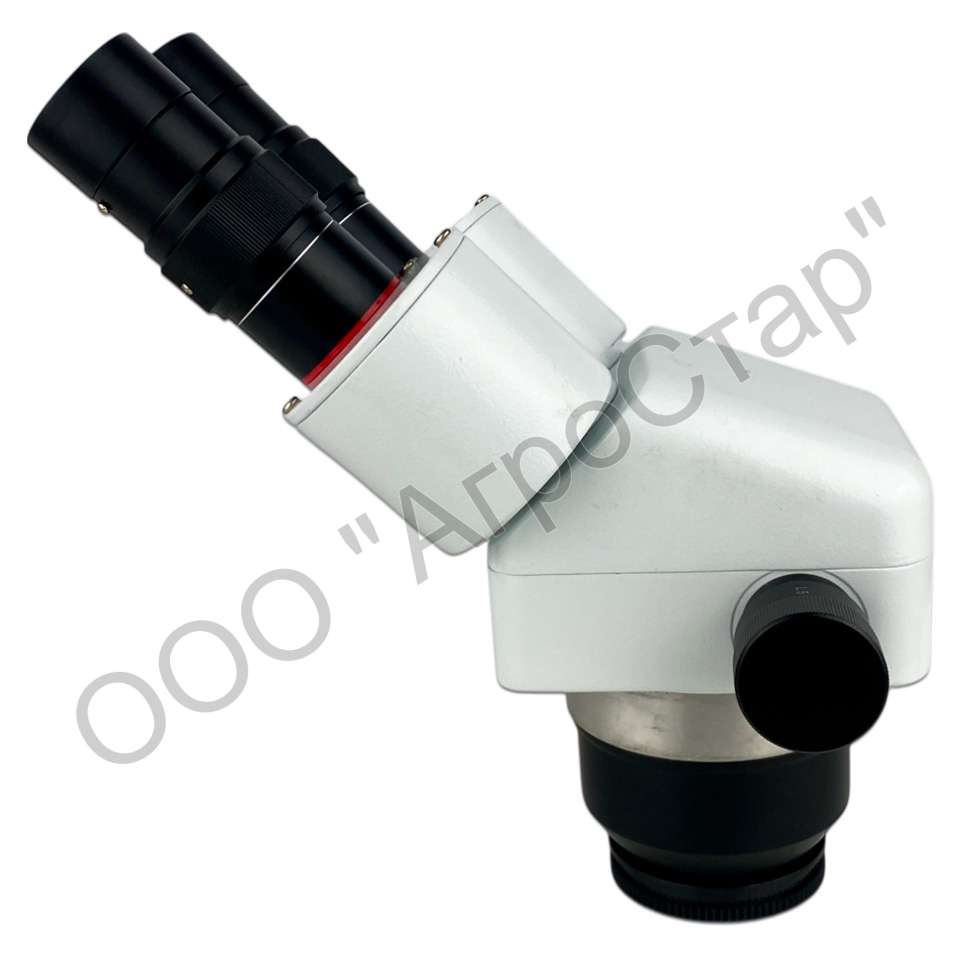

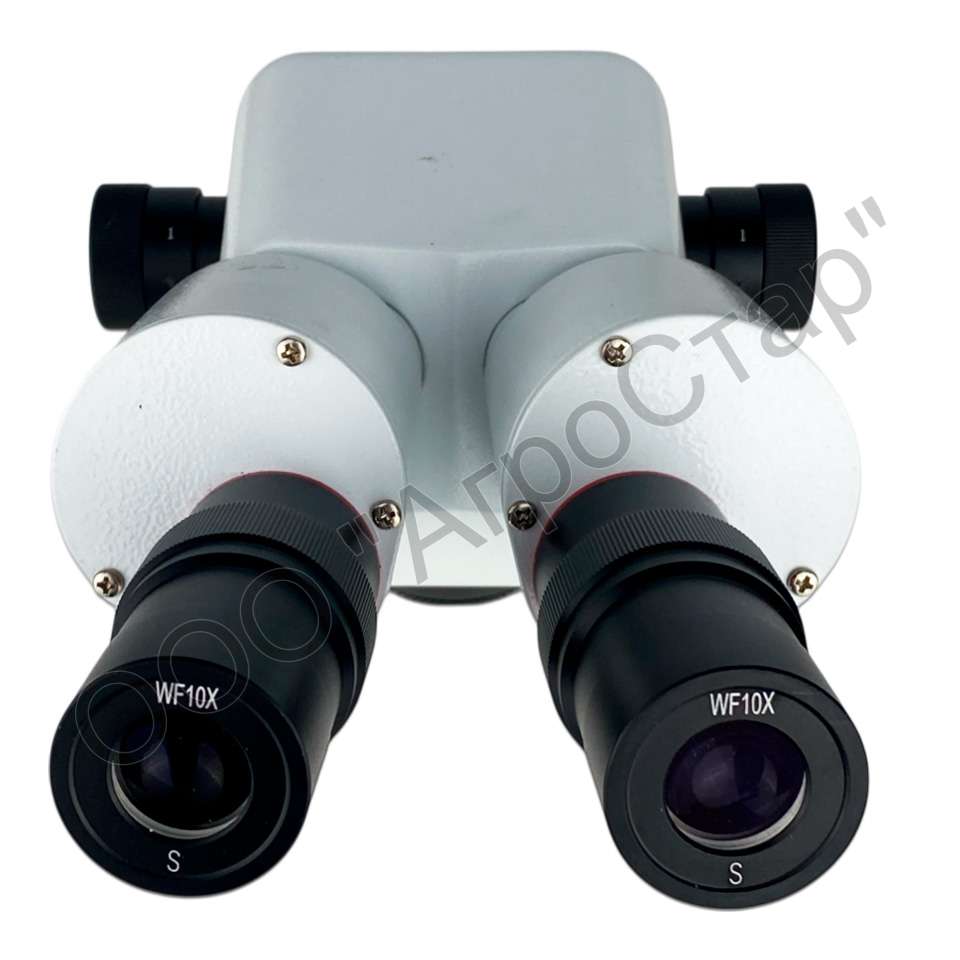

Головка оптическая МС-2-ZOOM вар.1

Артикул: 824222910171 Категория: Микроскопы стереоскопические Бренд: Микромед

Описание

Бинокулярная оптическая головка МС-2-ZOOM вар.1 устанавливается на любой стандартный штатив стереомикроскопа Микромед — основание А, основание CR, штативы TD-1, TD-2, TD-3, TD-4.

Для установки на штативы TD-3 и TD-4 необходимо использовать фокусировочный механизм с кронштейном – держателем оптической головки.

Увеличение оптической головки с каждой парой сменных окуляров и при всех насадках на объективную часть

	Увеличение объективной части	Окуляр 5×	Окуляр 10×	Окуляр 15×	Окуляр 20×
Стандартный объектив	1 ~ 4×	5 ~ 20×	10 ~ 40×	15 ~ 60×	20 ~ 80×
С насадкой 0,5×	0,5 ~ 2×	2,5 ~ 10×	5 ~ 20×	7,5 ~ 30×	10 ~ 40×
С насадкой 0,75×	0,75 ~ 3×	3,75 ~ 15×	7,5 ~ 30×	11,25 ~ 45×	15 ~ 60×
С насадкой 1,5×	1,5 ~ 6×	7,5 ~ 30×	15 ~ 60×	22,5 ~ 90×	30 ~ 120×
С насадкой 2,0×	2 ~ 8×	10 ~ 40×	20 ~ 80×	30 ~ 120×	40 ~ 160×

Рабочее расстояние и диаметр поля зрения оптической головки в плоскости объекта с каждой парой сменных окуляров и при всех насадках на объективную часть

	Увеличение объективной части	Рабочее расстояние, мм	Поле с окуляром 5×, мм	Поле с окуляром 10×, мм	Поле с окуляром 15×, мм	Поле с окуляром 20×, мм
Стандартный объектив	1 ~ 4×	85	20 – 5	23 – 5,5	15,5 – 4	10,5 – 3
С насадкой 0,5×	0,5 ~ 2×	172	40 – 11	52 – 12	36 – 8,5	25 – 5,8
С насадкой 0,75×	0,75 ~ 3×	95	25 – 6,5	30 – 7	21 – 5	14 – 3,5
С насадкой 1,5×	1,5 ~ 6×	42	13 – 3,5	15 – 4,8	10,5 – 2,5	7 – 1,8
С насадкой 2,0×	2 ~ 8×	28	10 – 2,5	11,5 – 3	8 – 2	5,5 – 1,5

Технические характеристики

Параметр	Значение
Визуальная насадка	бинокулярная
Посадочный диаметр, мм	Ø70
Увеличение, крат	10 – 40
Угол наклона визуальной насадки, град	45
Регулируемое межзрачковое расстояние, в пределах, мм	55 – 75
Окуляры	10×/23
Объектив панкратический, крат	1 – 4
Рабочее расстояние, мм	85
Поле зрения, мм	23 – 5,5

Транспортные характеристики

Количество мест, шт.	1
Максимальная длина места, мм	170
Максимальная ширина места, мм	270
Максимальная высота места, мм	330
Максимальный вес места, кг	2
Общий вес, кг	2
Общий объём, м³	0,015147
