Фазово-контрастное устройство ФАТЕК М6-7
предназначено для исследования в проходящем свете на микроскопе прозрачных, невидимых при обычном освещении, объектов. Данное устройство обеспечивает освещение объектов с применением методов фазового контраста и тёмного поля, а также наблюдение при освещении по методу светлого поля.

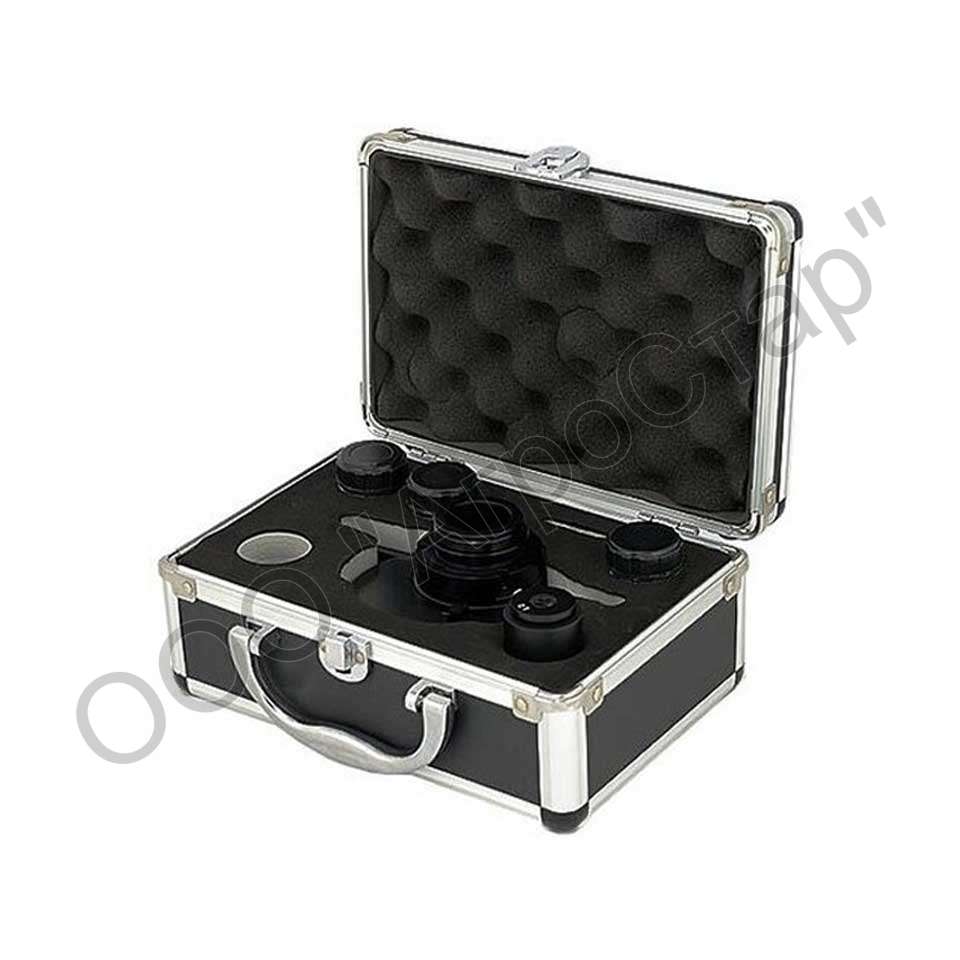

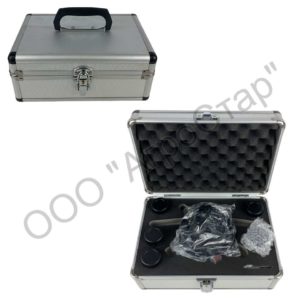

Фазово-контрастное устройство ФАТЕК М6-7.
Принцип действия фазово-контрастного устройства основан на применении метода преобразования невидимого глазу фазового сдвига лучей, возникающего при прохождении через объект, в амплитудное, заметное для глаза. Преобразование осуществляется системой специальных диафрагм, устанавливаемых в плоскости выходного зрачка объектива и в сопряженной с ней плоскости апертурной диафрагмы конденсора. В конденсоре помещаются диафрагмы в виде светлого кольца (световые), а в объективе диафрагма в виде затемненного кольца (фазовая).
Фазовый контраст может быть положительный или отрицательный. При положительном фазовом контрасте структуры, показатель преломления которых выше показателя соседних участков, видны в плоскости изображения как более тёмные.
Устройство выполнено путём установки в конденсоре диафрагмы-экрана, отсекающего доступ прямых лучей в объектив. При наличии экрана поле зрения становится тёмным, так как объектив собирает лучи, только отраженные и рассеянные структурами объекта, вследствие чего структуры выглядят светлыми.
Технические характеристики
| Тип коррекции | Линейное увеличение и числовая апертура | Система |
|---|---|---|
| Планахромат | 10х0,25 | Сухая |
| Планахромат | 40х0,65 | Сухая |
| Планахромат | 100х1,25 | Масляная |
Транспортные характеристики
| Количество мест, шт. | 1 |
| Максимальная длина места, мм | 155 |
| Максимальная ширина места, мм | 110 |
| Максимальная высота места, мм | 230 |
| Максимальный вес места, кг | 1,5 |
| Общий вес, кг | 1,5 |
| Общий объём, м3 | 0,0039215 |
