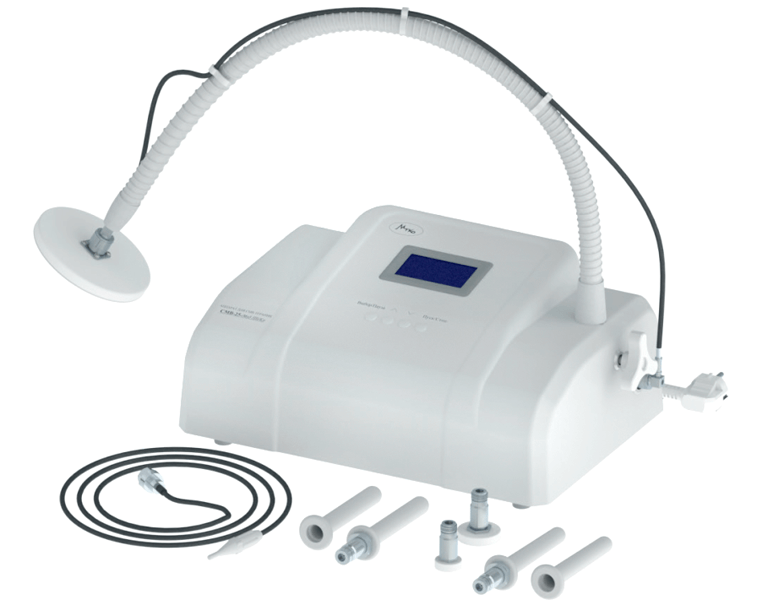

Аппарат для СМВ-терапии Мед ТеКо СМВ-20
Аппарат СМВ-терапии «СМВ-20» предназначен для лечебного воздействия низкочастотным магнитным полем на человека в широком диапазоне частот, модуляций и напряженности поля.
Отличительные особенности:
- cовременная элементная база;
- микропроцессорная система программирования, управления и контроля режимов работы;
- 2 режима работы: постоянный и импульсный;
- высокая степень свободы позиционирования индуктородержателей;
- информационный дисплей высокого разрешения;
- простота в работе и сервисном обслуживании;
- cовременный дизайн.
Показания к применению:
- подострые (низкоинтенсивная СМВ-терапия) и хронические (высокоинтенсивная СМВ-терапия) воспалительные заболевания периферической нервной системы;
- дегенеративно-дистрофические заболевания суставов и позвоночника в стадии обострения;
- подострые и хронические воспалительные заболевания органов дыхания, женских половых органов, мочевыводящих путей.
Противопоказания:
- острая фаза воспалительного процесса с выраженным отеком тканей;
- наличие металлических предметов в зоне воздействия;
- тиреотоксикоз;
- ригидный антральный гастрит;
- гепатит;
- беременность.
Технические характеристики
| Характеристики | Значение |
|---|---|
| Время установления рабочего режима, с | не более 30 |
| Диапазон установки времени процедуры с помощью таймера, с дискретностью 1 мин, мин | (1÷30) ± 5 % |
| Время работы аппарата в продолжительном режиме, при наибольшей выходной мощности, не менее, ч | 6 |
| Рабочая частота, ГГц | 2,45 ± 0,05 |
| Номинальная выходная мощность аппарата, при работе на согласованную нагрузку 50 Ом | 20 Вт ± 20 % |
| Ступени регулировки выходной мощности при работе аппарата на согласованную нагрузку 50 Ом, Вт | от 0,5 до 5 с шагом 0,5 ± 20 %
от 5 до 20 с шагом 1 ± 20 % |
| Коэффициент стоячей волны излучателей, не более | 2,5 |
| Номинальная выходная мощность, Вт | |
| Излучатель № 1 (20 мм) | 6 ± 20 % |
| Излучатель № 2 (35мм) | 6 ± 20 % |
| Излучатель № 3 (115мм) | 20 ± 20 % |
| Излучатель № 4 (ректальный) в сборе | 6 ± 20 % |
| Излучатель № 5 (вагинальный) в сборе | 6 ± 20 % |
| Излучатель № 6 (ушной) в сборе | 4 ± 20 % |
| Мощность потребляемая из сети, В·А | не более 120 |
| Габариты аппарата и изделий, входящих в его состав, мм | |
| Электронный блок (ДхШхВ) | (420 х 270 х 170) ± 10 % |
| Излучатель № 1 (20 мм) | |
| · рабочая часть (ØхД) | (25 х 25) ± 10 % |
| · диаметр эффективной поверхности | 20 ± 10 % |
| Излучатель № 2 (35 мм) | |
| · рабочая часть (ØхД) | (42 х 25) ± 10 % |
| · диаметр эффективной поверхности | 35 ± 10 % |
| Излучатель № 3 (115 мм): | |
| · рабочая часть (ØхД) | (123 х 30) ± 10 % |
| · диаметр эффективной поверхности | 115 ± 10 % |
| Излучатель № 4 (ректальный) в сборе: | |
| · рабочая часть (ØхД) | (35 х 175) ± 10 % |
| Излучатель № 5 (вагинальный) в сборе: | |
| · рабочая часть (ØхД) | (35 х 175) ± 10 % |
| Излучатель № 6 (ушной) в сборе: | |
| · рабочая часть (ØхД) | (29 х 62) ± 10 % |
| · кабель соединительный, длина | 1000 ± 10 % |
| Держатель излучателя в сборе (ØхД) | (25 х 1015) ± 10 % |
| Кабель соединительный, длина | 1000 ± 10 % |
| Колпачок сменный для излучателя № 4 (ØхД) | (35 х 130) ± 10 % |
| Колпачок сменный для излучателя № 5 (ØхД) | (35 х 130) ± 10 % |
| Колпачок сменный для излучателя № 6 (ØхД) | (14 х 36) ± 10 % |
| Ремень для фиксации излучателей: | |
| · ширина | 30 мм ± 10 % |
| · длина | переменная, от 220 мм до 1300 мм |
| Кабель сетевой, длина | 2000 ± 10 % |
| Масса аппарата и изделий, входящих в его состав, кг | |
| Электронный блок | 5,6 ± 10 % |
| Излучатель № 1 (20 мм) | 0,028 ± 10 % |
| Излучатель № 2 (35 мм) | 0,046 ± 10 % |
| Излучатель № 3 (115 мм) | 0,2 ± 10 % |
| Излучатель № 4 (ректальный) в сборе | 0,1 ± 10 % |
| Излучатель № 5 (вагинальный) в сборе | 0,11 ± 10 % |
| Излучатель № 6 (ушной) в сборе | 0,076 ± 10 % |
| Держатель излучателя в сборе | 0,77 ± 10 % |
| Кабель соединительный | 0,09 ± 10 % |
| Колпачок сменный для излучателя № 4 | 0,012 ± 10 % |
| Колпачок сменный для излучателя № 5 | 0,014 ± 10 % |
| Колпачок сменный для излучателя № 6 | 0,0013 ± 10 % |
| Ремень для фиксации излучателя | 0,044 ± 10 % |
