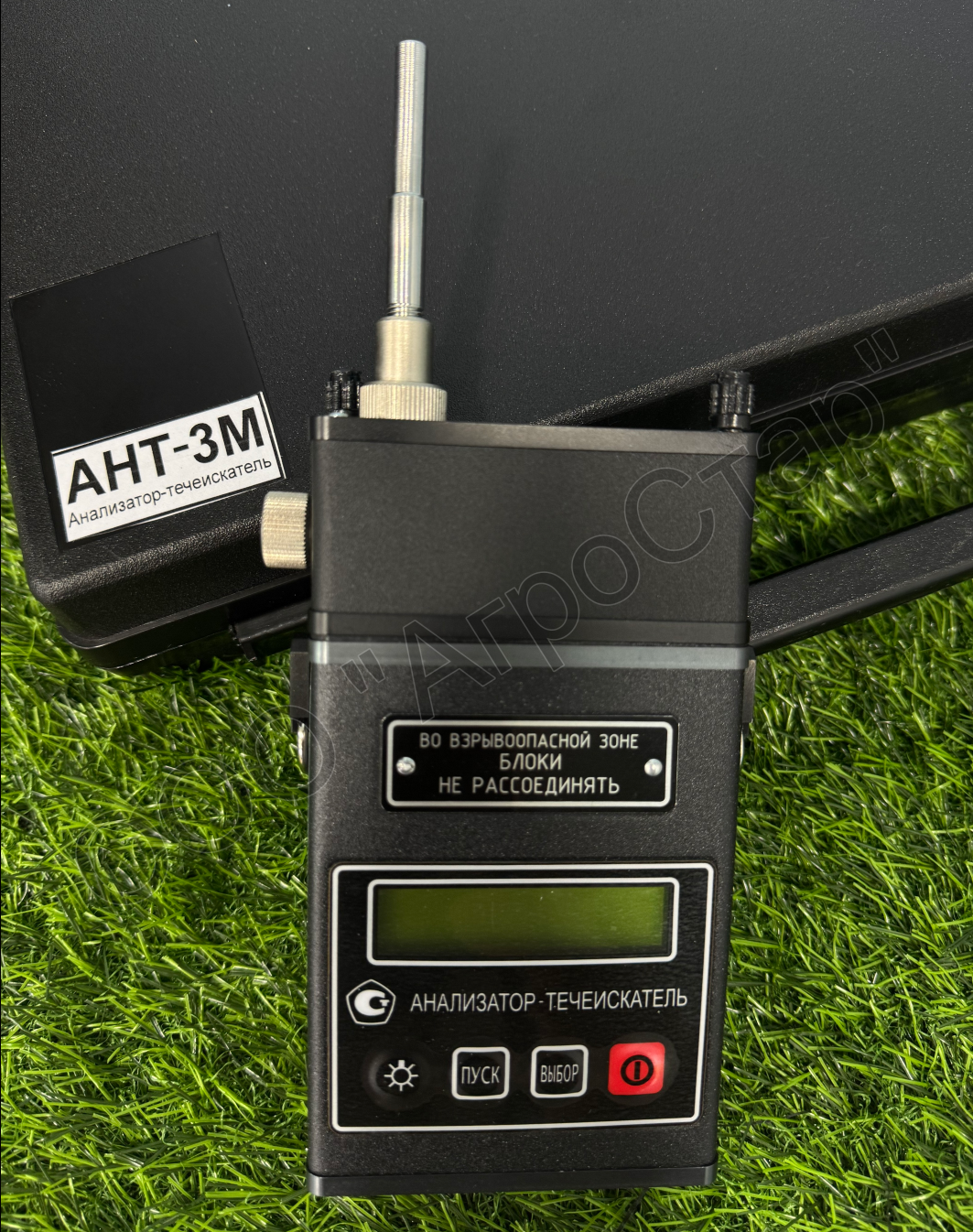

АНТ-3М Анализатор-течеискатель
10000,00 ₽
Анализатор-течеискатель АНТ-3М предназначен для определения массовой концентрации паров вредных веществ и объемной доли кислорода и диоксида углерода в воздухе рабочей зоны и технологических газах.
Анализатор-течеискатель АНТ-3М предназначен для определения массовой концентрации паров вредных веществ и объемной доли кислорода и диоксида углерода в воздухе рабочей зоны и технологических газах. Анализатор соответствует требованиям ГОСТ 13320-89 «Газоанализаторы промышленные автоматические». АНТ-3М также предназначен для определения мест утечек паров вредных веществ из технологического оборудования (контроль технологических газов). Для прибора может быть проведена градуировка по другим веществам сходного химического строения, с проведением испытаний на соответствие утвержденному типу.
Для измерения массовой концентрации газов и паров веществ в приборе АНТ-3М используются следующие методы:
- фотоионизационный (с блоками ФИД и ФИД-1);
- электрохимический (с блоками ЭХД);
- инфракрасный (с блоками ИКД).
С помощью анализатора-течеискателя АНТ-3М производится измерение массовой концентрации паров вредных веществ в воздухе рабочей зоны следующих веществ и соединений:
- органических (легко летучие углеводороды – VOC):
- с блоком (ФИД): ацетона, бензина (по декану), бензина-растворителя (нефрас) (по гексану), бензола, бутанола, бутилацетата, винилхлорида, диметил-формамида, диэтиламина, изобутилена, керосина (по декану),ксилола, метилтретично-бутилового эфира (МТБЭ), метилэтил-кетона (МЭК), пропан-бутана (по бутану), пропанола, пропилена, скипидара (по ксилолу), стирола, тетрахлорэтилена, толуола, трихлорэтилена, уайт-спирита (по декану), углеводородов алифатических (С4-С10) (по гексану), фенола, циклогексана, циклогексанона, этанола, этилацетата, этилбензола, этилена и этилцеллозольва;
- с блоком (ИКД), ИКД-органика — метана, пропана, этана;
- с блоком (ЭХД), ЭХД-формальдегида;
- с блоком (ЭХД), ЭХД-метанола;
- неорганических:
- с блоком (ФИД): аммиака, оксида азота, сероводорода;
- с блоком (ИКД-СО2) — диоксида углерода;
- с блоком ЭХД-NO2) — диоксида азота;
- с блоком (ЭХД-SO2) — сернистого ангидрида;
- с блоком (ЭХД-HCl) — хлорида водорода;
- с блоком (ЭХД-О2) — кислорода;
- с блоком (ЭХД-H2S) — сероводорода;
- с блоком (ЭХД-СО) — оксида углерода;
- с блоком (ЭХД-Cl2) — хлора;
- с блоком (ЭХД-О3) — озона.
ВНИМАНИЕ! В случаях, когда загазованность рабочей зоны создается за счет выделения двух или более веществ, прибор используется при измерении массовых концентраций блоками ФИД, ИКД-органика и ЭХД-формальдегид только для предварительной оценки общей загазованности с последующим определением концентрации паров индивидуальных веществ специфичными методами. В остальных случаях возможно за счет селективности электрохимических датчиков возможно определение концентрации конкретного вещества при наличии в среде более одного источника загрязняющих веществ.
| Наименования определяемых веществ | Диапазон измерений, мг/м3 |
|---|---|
| Фенол | 0,15 — 2 |
| Оксид азота, тетрахлорэтилен, трихлорэтилен | 5 — 50 |
| Бензол | 2,5 — 60 |
| Циклогексанон | 5 — 60 |
| Стирол | 2,5 — 80 |
| Диметилформамид | 5 — 100 |
| Бутанол, винилхлорид, пропанол | 5 — 150 |
| Аммиак | 10 — 150 |
| Сероводород | 20 — 200 |
| Изобутилен | 30 — 300 |
| Ксилол, толуол, этилбензол | 25 — 300 |
| Бутилацетат, метилэтилкетон | 100 — 400 |
| Этилацетат | 25 — 400 |
| Этилцеллозольв | 10 — 400 |
| Пропилен | 50 — 500 |
| Этилен | 100 — 500 |
| Метилтретичный-бутиловый эфир | 50 — 600 |
| Циклогексан | 10 — 600 |
| Ацетон | 100 — 1000 |
| Скипидар | 150 — 1000 |
| Бензин, бензин-нефрас, керосин, уайт-спирит, углеводороды алифатические (С4-С10) | 50 — 2000 |
| Пропан-бутан | 150 — 2000 |
| Этанол | 500 — 2000 |
| Наименование сменного блока | Пределы измерений |
|---|---|
| ЭХД-О2 — кислород | (5 — 30) % объёмных долей |
| ИКД-CO2 — диоксид углерода | (0 — 4) % объёмных долей |
| ЭХД-H2S — сероводород * | (5 — 30) мг/м3 |
| ИКД-органика для измерения концентраций метана | (0 — 13000) мг/м3 |
| ИКД-органика для измерения концентраций этана | (0 — 13000) мг/м3 |
| ИКД-органика для измерения концентраций пропана | (0 — 13000) мг/м3 |
| ЭХД-SO2 — диоксид серы | (5 — 50) мг/м3 |
| ЭХД-HCl — хлорид водород | (2,5 — 50) мг/м3 |
| ЭХД-Cl2 – хлор | (0,5 — 10) мг/м3 |
| ЭХД-CHO – формальдегид | (0,25 — 5) мг/м3 |
| ЭХД-CHO – метанол | (5 — 50) мг/м3 |
| ЭХД-NO2 — диоксида азота | (1 — 10) мг/м3 |
| ЭХД-O3 — озона | (0,1 — 10) мг/м3 |
| ЭХД-CO — оксида углерода | (10 — 100) мг/м3 |
| ФИД-1 (измерения высоких концентраций паров углеводородов) — углеводороды алифатические С4-С10 | (2000 — 12000) мг/м3 |
Примечания: ЭХД — электрохимический датчик; ИКД — инфракрасный датчик; ФИД — фотоионизационный детектор;* — блок ЭХД H2S предназначен для определения концентрации сероводорода в парах нефти.
| Характеристики АНТ-3М | Значения |
|---|---|
| Маркировка взрывозащиты анализатора АНТ-3М | ExibIIBT4X |
| Степень защиты от внешних воздействий, не ниже | IP33 |
| Пределы допускаемой основной приведенной погрешности, %, со сменными блоками ИКД | +/-10 |
| Пределы допускаемой основной приведенной погрешности, %, для 1-го поддиапазона измерений: — с блоком ФИД и сменными блоками ЭХД (за исключением ЭХД-О2), — с блоком ЭХД-О2 |
+/-25 +/-5 |
| Пределы допускаемой основной относительной погрешности, %, для 2-го поддиапазона измерений: — с блоком ФИД и сменными блоками ЭХД (за исключением ЭХД-О2), — с блоком ЭХД-О2 |
+/-25 +/-5 |
| Предел допускаемого среднего квадратического отклонения случайной составляющей основной погрешности, % | 5 |
| Время установления показаний, с, не более: — с блоком ФИД, — с блоком ИКД, — с блоком ЭХД |
15 60 90 |
| Время установления показаний с зондом, с, не более: — с блоком ФИД, — с блоком ИКД, — с блоком ЭХД |
25 90 120 |
| Питание анализатора-течеискателя | от аккумуляторной батареи со встроенным электронным быстродействующим предохранителем с током срабатывания не более 500 мА — 3Ni-MH с напряжением 3,6 В, |
| Потребляемая мощность, ВА, не более | 1,5 |
| Габаритные размеры, мм, не более: — прибор в сборе — блок ОИ — блок ФИД — сменный блок датчика |
190х35х90 120х35х90 45х35х90 45х35х90 |
| Масса блоков прибора, кг, не более: — ОИ, — ФИД, — сменный ИКД, — сменный ЭХД |
0,35 0,2 0,25 0,2 |
| Температура транспортирования и хранения | от -50 С до +50 С |
| Относительная влажность транспортирования и хранения, при 35 С, не более | 95 +/- 3% |
| Расход газовой пробы, дм3/мин | 0,6 +/- 0,1 |
| Время непрерывной работы анализатора АНТ-3М, ч, не менее | 6 |
| Напряжение питания (от аккумуляторной батареи со встроенным электронным быстродействующим предохранителем с током срабатывания не более 500 мА – 3Ni-MH) | 3,6 В |
| Индикация измерений | алфавитно-цифровая с количеством разрядов не менее 4 |
| Номинальная цена единицы наименьшего разряда, мг/м3, в диапазоне концентраций: — от 0,000 до 0,999 мг/м3* — от 1,00 до 9,99 мг/м3 — от 10,0 до 99,9 мг/м3 — от 100 до 2000 мг/м3 — от 2000 до 15000 мг/м3 |
0,001 0,01 0,1 1 100 |
| Гарантийный срок эксплуатации АНТ-3М | 2 года (не распространяется на покупное изделие — аккумулятор) |
| Условия эксплуатации анализатора АНТ-3М | |
| Температура окружающей среды | от -20 С до +40 С |
| Относительная влажность окружающей среды, при температуре 20 С | от 30 до 80% |
| Атмосферное давление, кПа, | 84 — 107 кПа (630 до 800 мм рт. ст.) |
* — в этом диапазоне при отображении на ЖКИ ноль перед запятой не выводится.

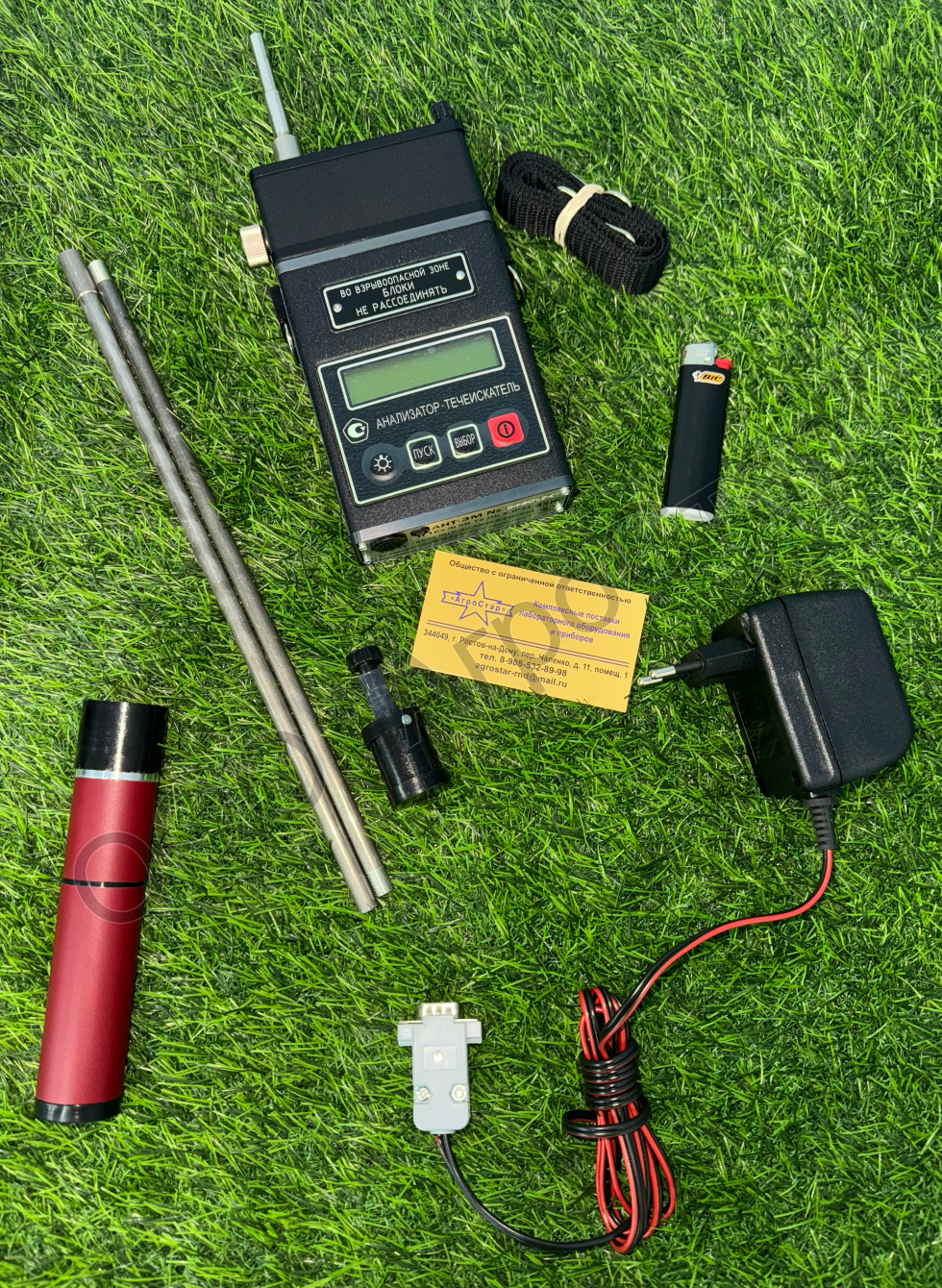

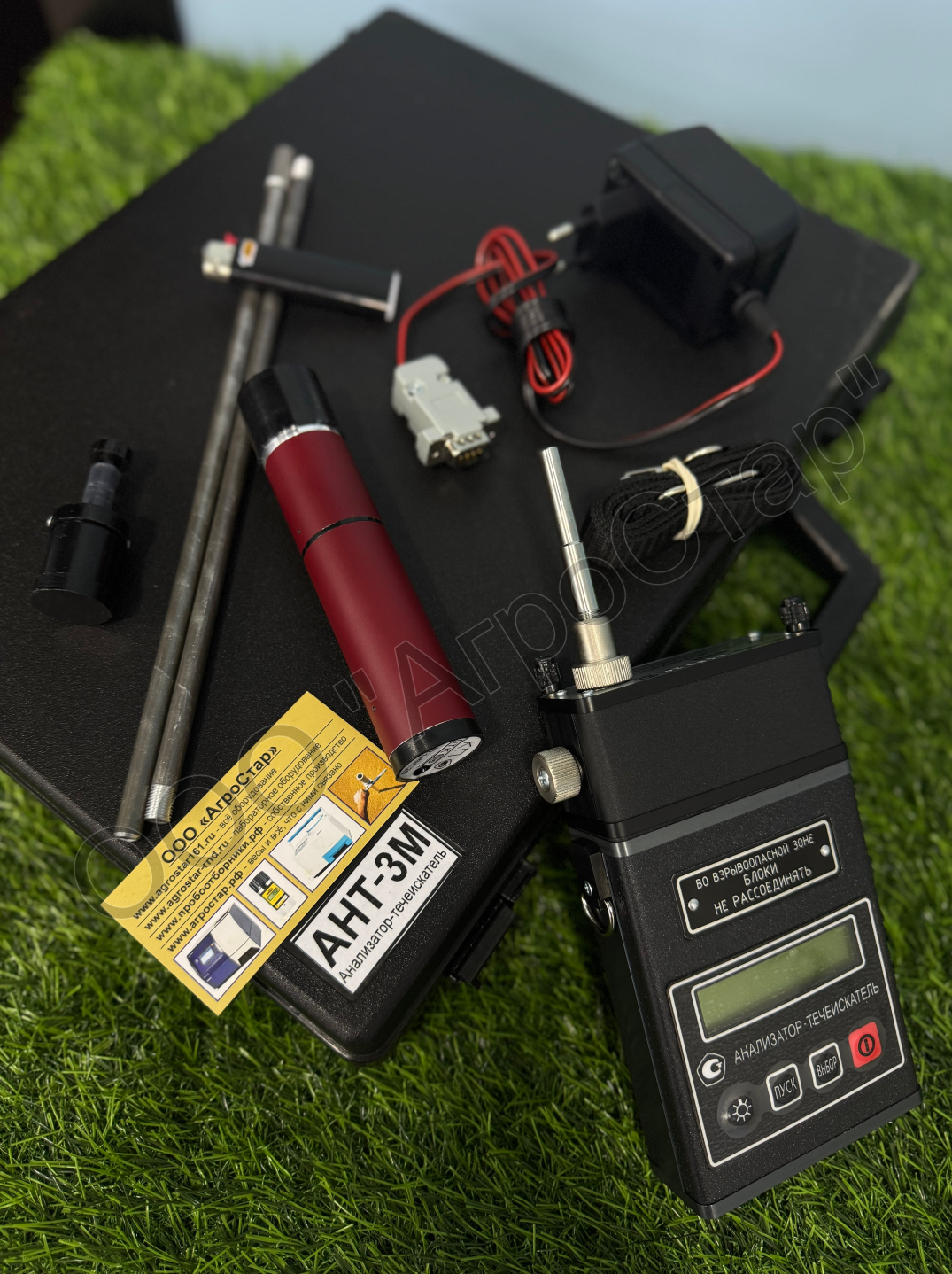

| Обозначение | Наименование | Количество |
|---|---|---|
| ДКТЦ.413441.104 | Анализатор-течеискатель АНТ-3М* | 1 |
| ДКТЦ.413441.104 РЭ | Руководство по эксплуатации | 1 |
| МП-242-1644-2013 | Методика поверки | 1 |
| Сертификат соответствия с дополнением | ||
| ДКТЦ.436531.002-01 | Устройство зарядное | 1 |
| Комплект средств поверки и проверки работоспособности в составе: | ||
| ДКТЦ.442269.001 ТУ | Комплект поверочный УП — рабочий эталон 2-го разряда | 1 |
| ДКТЦ.441549.001 | Устройство для проверки работоспособности | 1 |
- ДКТЦ.418251.001-01 — Сменный блок ФИД-1
- ДКТЦ.413.942.001 — Сменный блок ЭХД-Н2S
- ДКТЦ.413.942.001-01 — Сменный блок ЭХД-SO2
- ДКТЦ.413.942.001-02 — Сменный блок ЭХД-НСl
- ДКТЦ.413.942.001-03 — Сменный блок ЭХД-Сl2
- ДКТЦ.413.942.001-04 — Сменный блок ЭХД-СНО
- ДКТЦ.413.942.001-05 — Сменный блок ЭХД-CO
- ДКТЦ.413.942.001-06 — Сменный блок ЭХД-NО2
- ДКТЦ.413.942.001-07 — Сменный блок ЭХД-O2
- ДКТЦ.413.942.001-08 — Сменный блок ЭХД-О3
- ДКТЦ.413.942.001-09 — Сменный блок ИКД-орг.
- ДКТЦ.413.942.001-10 — Сменный блок ИКД-СО2
- ДКТЦ.413944.005 — Набор насадок
